DPM Markalama Üsulları və Növləri: Hansı Texnologiya Necə İşləyir?

Seriyanın ilk məqaləsində DPM (Direct Part Marking) nədir və izlənilmənin əsasları mövzusuna toxunmuş, kodun etiketdən fərqli olaraq detalın birbaşa öz üzərinə, istismar müddəti boyunca qalıcı şəkildə işlənməsinin səbəblərini izah etmişdik.

Bu məqalənin mövzusu növbəti sualdır: detala bu kodu necə həkk edəcəyik?

İstehsalatda ən çox qarşılaşdığımız səhv texnologiya seçiminin detalın xüsusiyyətlərindən deyil, büdcədən başlamasıdır. Halbuki markalama üsulu materialın sərtliyindən səth emalına, detalın yorulma müqavimətindən kodun hansı oxuyucu ilə skan ediləcəyinə qədər bütöv bir zəncirin mərkəzində dayanır. Səhv seçim vizual olaraq qüsursuz görünən, lakin oxuyucunun heç vaxt oxuya bilmədiyi bir kod və ya əksinə, mükəmməl oxunan, lakin detalı zəiflədən bir kəsik deməkdir.

Aşağıda hər bir üsulu iş prinsipi və real məhdudiyyətləri ilə birlikdə ayrı-ayrılıqda araşdıracağıq.

Üsul seçməzdən əvvəl cavablandırılmalı olan beş sual

Bir layihə gəldikdə ilk gördüyümüz iş nümunəni dərhal markalamaq deyil, bu beş sualı verməkdir:

1. Material və sərtlik dərəcəsi nədir?

Yumşaq alüminium ilə 60 HRC sərtləşdirilmiş polad eyni üsula uyğun gəlmir. Sərtlik artdıqca mexaniki üsulların tətbiq sahəsi daralır, lazerin imkanları genişlənir.

1. Markalanmış detal hansı proseslərdən keçəcək?

Markalama istehsal prosesinin hansı mərhələsindədir? Kod işləndikdən sonra detal qumlama, termik emal, boyama, kataforez vannası və ya duz dumanına məruz qalacaqmı? Səthdə qalan kodlama bu proseslərin çoxuna tab gətirə bilməz; dərinliyə işlənən marka isə davam gətirir.

1. Səth bütövlüyü kritikdirmi?

Yorulma yükü daşıyan detalda hər bir kəsik potensial çat başlanğıcıdır. Aerokosmik və müdafiə sənayesi hissələrində markalama dərinliyi təsadüfə buraxılmır, standartlarla məhdudlaşdırılır.

1. Kodu kim oxuyacaq?

İnsan gözü, əl terminalı, yoxsa xətt üzərindəki stasionar kamera? Gözlə oxunacaq seriya nömrəsinin meyarı aydınlıqdır; maşın tərəfindən oxunacaq DataMatrix-in meyarları isə kontrast, nöqtə həndəsəsi və ISO/IEC 29158 standartına uyğun qiymətləndirmədir.

1. Tsikl müddəti və inteqrasiya tələbləri nədir?

Əl tipli portativ qurğu ilə konveyer xətti üzərindəki avtomatlaşdırma eyni texnologiyada belə tamamilə fərqli xərclər yaradır.

Bu beş cavab əlinizdədirsə, aşağıdakı üsullardan hansının detalınız üçün doğru olduğunu məqalənin sonuna çatmadan özünüz müəyyən edə biləcəksiniz.

Nöqtəli Zərbə ilə Markalama (Dot Peen, Mikro Zərbəli Markalama)

Necə işləyir?

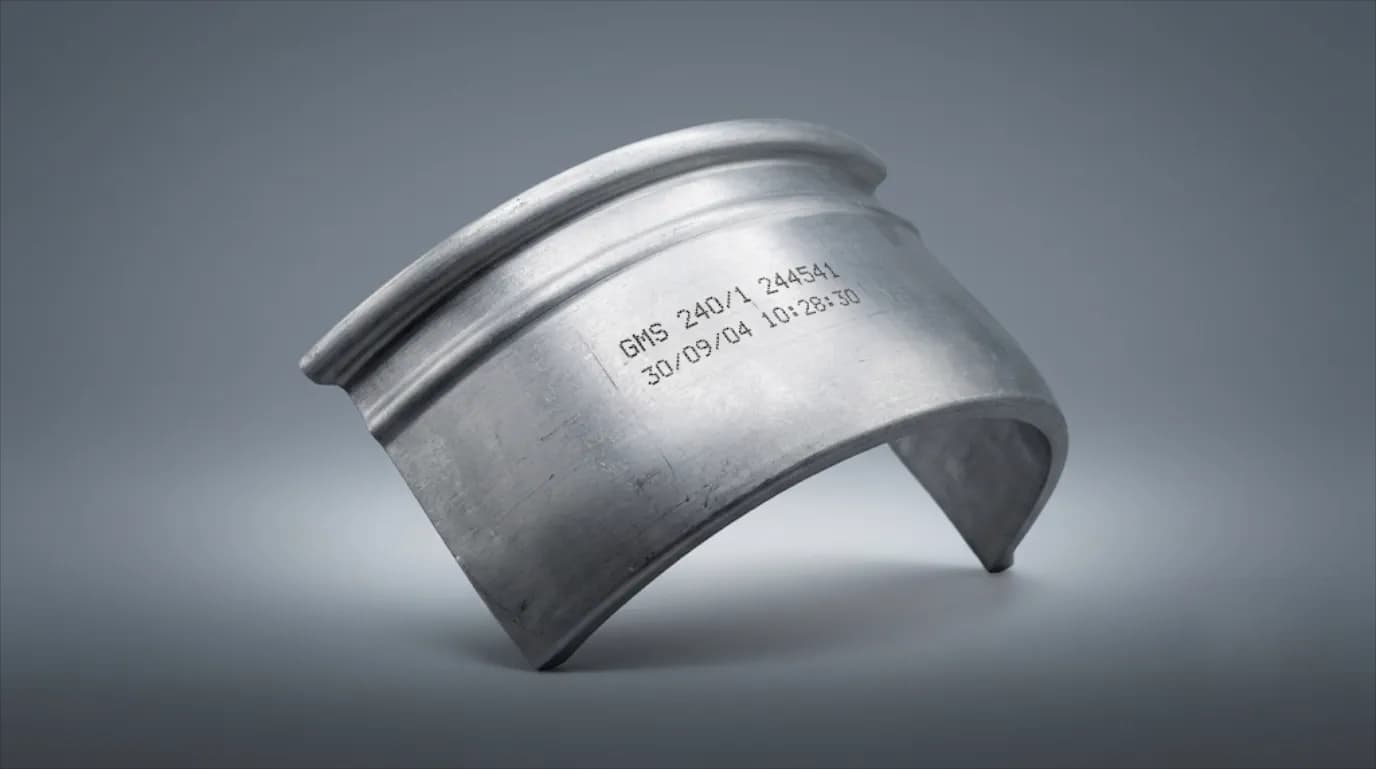

Volfram-karbid ucluq (iynə/stylus) pnevmatik təzyiq və ya elektromaqnit sarğac vasitəsilə yüksək tezliklə irəli-geri hərəkət etdirilir. İynə materialın səthinə zərbə vuraraq materialı yonub çıxarmır, plastik deformasiya ilə içəri itələyir. Başlıq X-Y oxunda hərəkət edərkən idarəetmə bloku hansı nöqtədə zərbə endiriləcəyini hesablayır; simvollar, loqolar və DataMatrix kodları beləliklə bir-birinə yaxın yerləşmiş nöqtələrdən formalaşır.

Müəyyənedici parametrlər bunlardır:

• Ucluq bucağı: 60°, 90° və ya 120°. İti bucaq daha dərin və kiçik diametrli nöqtə, geniş bucaq isə daha dayaz və geniş nöqtə yaradır. DataMatrix üçün adətən 60° üstünlük verilir.
• Zərbə gücü / zərbə müddəti: Dərinliyi təyin edir. Dərinlik artdıqca vizual oxunma asanlaşır, lakin səth bütövlüyü və kameranın oxuma qabiliyyəti müəyyən həddən sonra pisləşməyə başlayır.
• Nöqtə diametri / modul nisbəti: Avtomatik oxunacaq kodlarda nöqtə diametrinin modul addımına nisbəti kritikdir; praktikada %60–75 diapazonu ən yaxşı nəticəni verir. Nöqtələr bir-birinə toxunacaq qədər böyüyərsə kod bloklaşır, çox kiçik qalarsa oxuyucu modulu seçə bilmir.
• Zərbə sürəti və irəliləmə: Simvol/saniyə baxımından tsikl müddətini müəyyən edir.

Üstün cəhətləri

• Davamlılıq. Marka materialın dərinliyinə işləndiyi üçün qumlama, boya, termik emal və aşınmadan sonra da oxunaqlı qalır. Bütün istismar müddəti boyunca izlənilmə tələb olunan şassi, mühərrik bloku, val, flans kimi detallarda seçilməsinin əsas səbəbi budur.
• Material elastikliyi. Alüminium, polad, paslanmayan polad, çuqun, bürünc və plastik daxil olmaqla geniş diapazonda işləyir. Təxminən 62 HRC sərtliyə qədər tətbiq oluna bilir.
• İnvestisiya və istismar xərcləri. Lazerlə müqayisədə avadanlıq dəyəri nəzərəçarpacaq dərəcədə aşağıdır, sərfiyyat materialı isə yalnız bircə iynədən ibarətdir.
• Daşına bilmə qabiliyyəti. Detal dəzgaha gətirilə bilməyəcək qədər böyük olduqda (ağır texnika şassisi, boru, qazan, metal konstruksiya) cihaz detala aparıla bilər. Bu, lazer sistemlərinin əksər hallarda təmin edə bilmədiyi üstünlükdür.
• Təhlükəsizlik. Sinif 4 lazer mənbəyindən istifadə edilmədiyi üçün şüa təhlükəsizliyi, qoruyucu kabin və xüsusi tüstü sovurma tələbləri yaranmır.

Məhdudiyyətləri

• Səs. Zərbəli prosesdir; iş mühitindən asılı olaraq səs-küy səviyyəsi yüksək ola bilər. Sakit ofis tipli mühitlər üçün uyğun deyil, lakin istehsalat sahələri üçün problem yaratmır.
• Nazik və elastik detallar. Vərəq metal kimi nazik kəsiklərdə arxa səthdə qabarma izi (embossing) yarana bilər; detal alt tərəfdən dəstəklənməlidir.
• Səth gərginliyi. Yorulma gərginliyinə həssas zonalarda dərinlik nəzarətsiz buraxıla bilməz.
• Sürət. Mürəkkəb qrafika və ya çoxsaylı simvollardan ibarət mətndə lazerlə müqayisədə daha yavaşdır.

Harada istifadə olunur

Avtomobil sənayesində mühərrik blokları, dirsəkli vallar, şaftlar və tökmə hissələr; xüsusi texnika və qoşquların şassi nömrələri; müdafiə sənayesində lülə və gövdə markalanması; metallurgiya sektorunda pəstah və profil izlənilməsi.

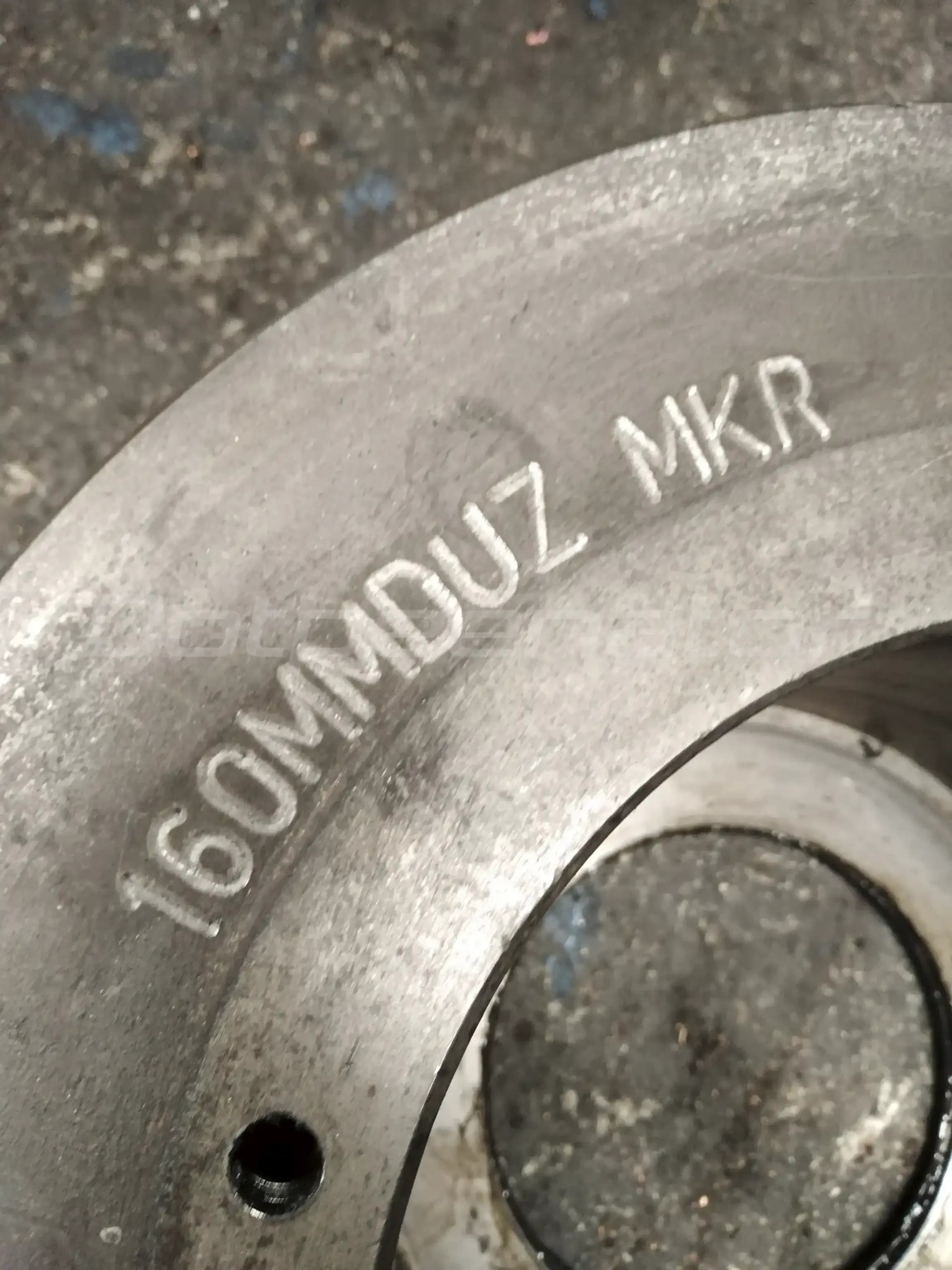

Cızma üsulu ilə markalama (scribe / cızaraq markalama)

Necə işləyir

Nöqtəli zərbənin "səssiz qardaşı" adlandırmaq olar. Eyni volfram-karbid ucluq bu dəfə zərbə vurmaq əvəzinə səthə sabit təzyiqlə sıxılır və başlıq hərəkət etdikcə material üzərində fasiləsiz xətt açır. Nəticədə nöqtələrdən deyil, kəsilməz xətlərdən ibarət marka əldə edilir.

Üstün cəhətləri

• Əhəmiyyətli dərəcədə aşağı səs-küy səviyyəsi.
• Kəsilməz xətt sayəsində vizual aydınlıq və estetik baxımdan daha səliqəli nəticə.
• Nöqtəli zərbə ilə müqayisədə daha az dinamik zərbə gərginliyi.

Məhdudiyyətləri

• Sərt materiallarda nöqtəli zərbə qədər səmərəli deyil; optimal tətbiq sahəsi alüminium, bürünc, plastik və yumşaq poladlardır.
• Ucluğun aşınması daimi mexaniki təmas səbəbindən daha sürətli ola bilər.
• DataMatrix kimi hüceyrəvi kodlarda nöqtəli zərbə qədər geniş istifadə olunmur.

Harada istifadə olunur

Aerokosmik sahədə lövhə və etiket markalanması, elektronika korpusları, səs-küy məhdudiyyəti olan montaj xətləri.

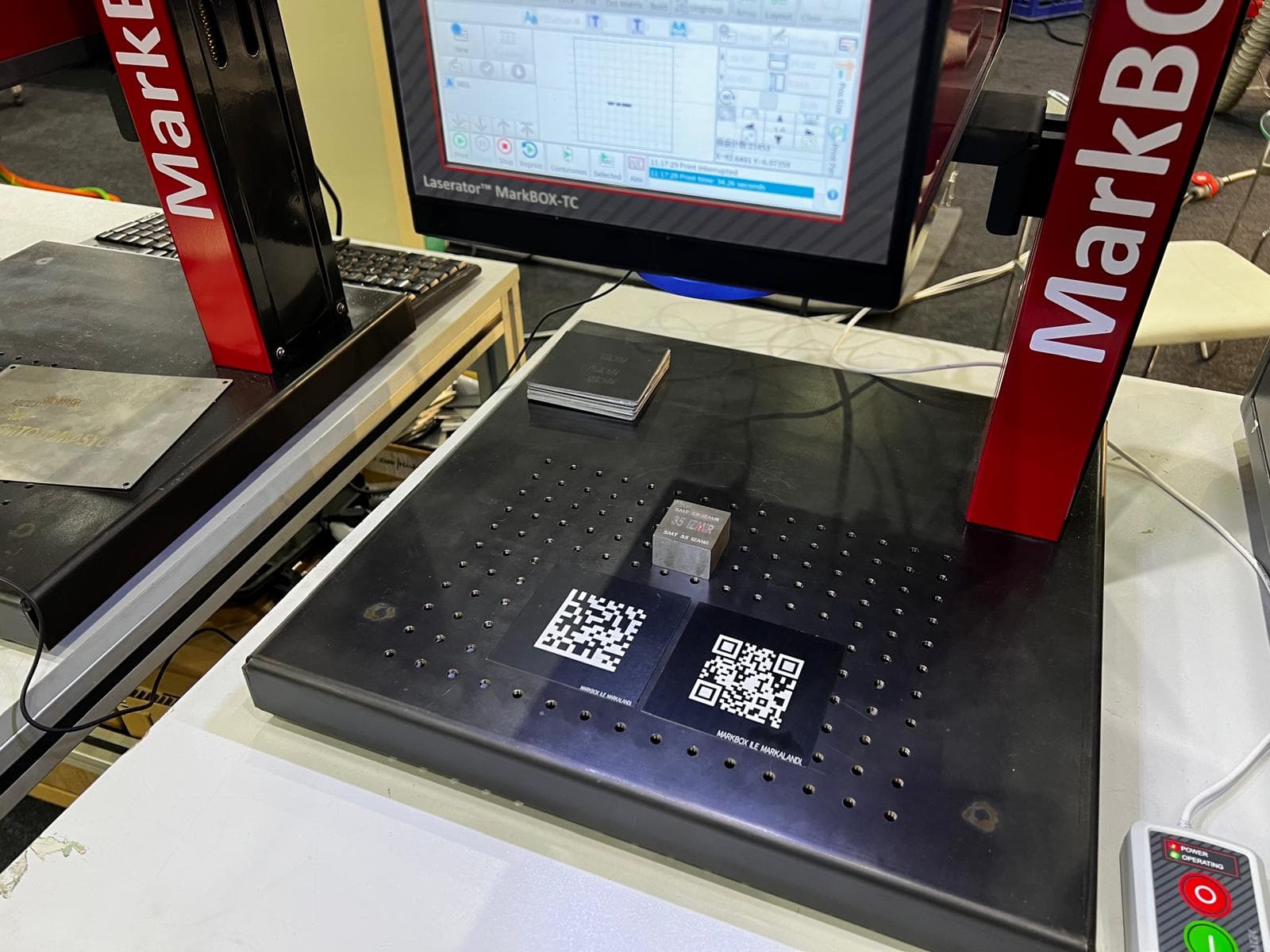

Lazer markalama

Lazer tək bir üsul deyil; mənbə növünə və materialla qarşılıqlı təsirinə görə fərqlənən bütöv bir texnologiya ailəsidir. "Lazer markalama" dedikdə əslində beş fərqli fiziki prosesdən biri nəzərdə tutulur.

Mənbə növləri

• Fiber lazer (1064 nm): Metallar və bir çox mühəndislik plastikləri üçün standart həll. Sənaye markalanmasında ən geniş yayılmış mənbə.
• MOPA fiber: İmpuls müddəti (pulse width) tənzimlənə bildiyi üçün alüminiumda qara markalama və paslanmayan poladda rəngli markalama mümkündür.
• CO₂ (10,6 µm): Üzvi materiallar — ağac, karton, şüşə, əksər plastiklər. Örtüksüz metalı birbaşa markalamır.
• UV (355 nm): "Soyuq" markalama. İstilik təsiri minimum olduğu üçün həssas plastik və elektron komponentlərdə seçilir.

Üstün cəhətləri

• Sürət. Mürəkkəb qrafika və sıx mətnlərdə mexaniki üsulları xeyli qabaqlayır.
• Ayırdetmə qabiliyyəti. Kiçik sahəyə yüksək modullu DataMatrix yerləşdirmək lazım olduqda ən dəqiq seçimdir.
• Təmassızlıq. Detala mexaniki qüvvə tətbiq olunmur; nazik və həssas detallar deformasiyaya uğramır.
• Sərfiyyat yoxdur. İynə, mürəkkəb, elektrolit kimi sərfiyyat materialı tələb etmir.

Məhdudiyyətləri

• İnvestisiya dəyəri nöqtəli zərbə sistemlərindən xeyli yüksəkdir.
• Təhlükəsizlik və infrastruktur. Sinif 4 lazerlər üçün qapalı kabin, xəbərdarlıq sistemləri və əksər tətbiqlərdə tüstü sovurma/filtrasiya tələb olunur. Bu, avadanlıq qiymətinə əlavə olunan real xərc maddəsidir.
• Davamlılıq hər rejimdə eyni deyil. Tavlama ilə aparılmış markalama qumlamadan sonra itə bilər. "Lazerlə markaladıq, qalıcıdır" fikri təkbaşına doğru deyil; hansı rejimdə markalanması həlledicidir.
• Əksetdirici materiallar. Mis və bürünc kimi yüksək əksetdirmə qabiliyyətinə malik materiallar dalğa uzunluğu və parametrlər baxımından xüsusi yanaşma tələb edir.
• Detal dəzgaha gətirilməlidir. Böyük qabaritli konstruksiyalarda bu, ciddi məhdudiyyətdir.

Elektrokimyəvi markalama (electro-etching)

Necə işləyir

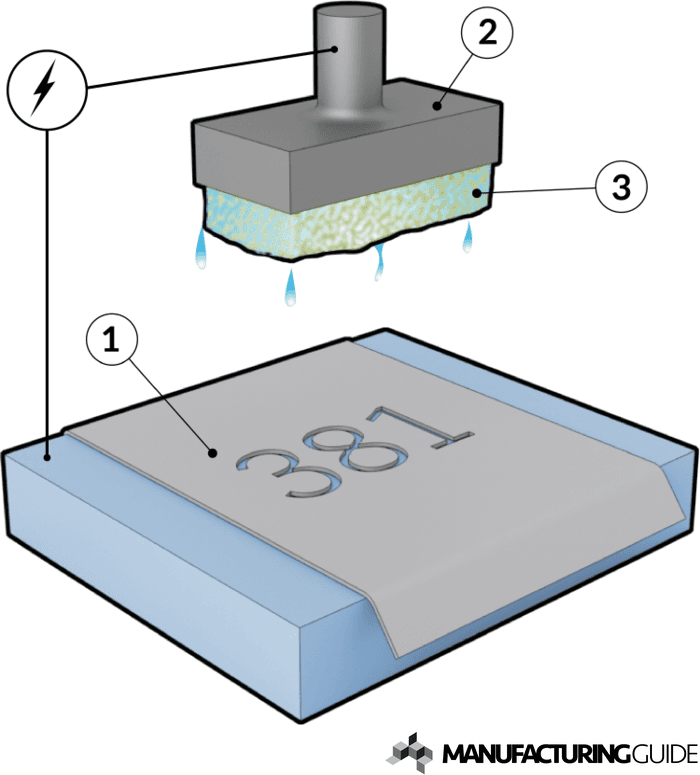

Detalın markalanacaq hissəsinə markanın neqativini daşıyan şablon (stencil) yerləşdirilir. Şablon elektrolitlə isladılır və üzərindən alçaq gərginlikli cərəyan buraxılır. Cərəyan DC olduqda material səthdən həll olaraq yüngül oyma yaradır; AC olduqda isə səthdə tünd rəngli oksid izi əmələ gəlir.

Üstün cəhətləri

• Çox aşağı avadanlıq xərci.
• İstilik və mexaniki gərginlik demək olar ki, sıfırdır. Termik emal olunmuş, sərt və ya həssas detallarda səth bütövlüyünü pozmur.
• Paslanmayan polad və tibbi alətlərin markalanmasında uzun müddətdir istifadə olunan, sınanmış üsuldur.

Məhdudiyyətləri

• Yalnız elektrik keçirici materiallarda işləyir. Plastik, keramika və kompozitlər üçün yararsızdır.
• Hər fərqli məzmun üçün ayrıca şablon tələb olunur; dəyişən məlumatlar (seriya nömrəsi, tarix, partiya nömrəsi) üçün əlverişli deyil. Bu xüsusiyyət təkbaşına izlənilmə tətbiqlərinin əksəriyyətində üsulun seçilməsini əngəlləyir.
• Yavaş və əsasən əl əməyinə əsaslanan prosesdir; elektrolit daimi sərfiyyat materialıdır.

Şırnaqlı mürəkkəblə kodlama (CIJ / TIJ)

Necə işləyir

Fasiləsiz axınlı (CIJ) və ya termal (TIJ) çap başlığı səthə toxunmadan mürəkkəb damcıları püskürdür. Sənayedə kodlama dedikdə əksər insanların ağlına gələn üsul budur: qablaşdırma üzərindəki son istifadə tarixi, partiya nömrəsi və istehsal kodu.

Üstün cəhətləri

• Çox yüksək xətt sürətlərində işləyə bilir.
• Demək olar ki, bütün səthlərə kodlama apara bilir.
• Dəyişən məlumatların (tarix, sayğac, növbə) tətbiqi struktur etibarilə çox asandır.

Məhdudiyyətləri

• Qalıcı deyil. Həlledicilər, sürtünmə, yağ və yuyulma ilə silinir. Buna görə də şırnaqlı mürəkkəblə kodlama texniki mənada DPM sayılmır; kod detalın daxilinə deyil, sadəcə səthinə vurulur.
• Daimi mürəkkəb və həlledici sərfiyyatı, müntəzəm texniki qulluq tələb edir.
• Metal detalların ömürlük izlənilməsi üçün uyğun həll deyil.

Qablaşdırma üçün doğru vasitə, ömürlük izlənilmə üçün isə yanlış seçimdir. Eyni fabrikdə hər iki texnologiyanın paralel istifadə edilməsi tamamilə təbiidir.

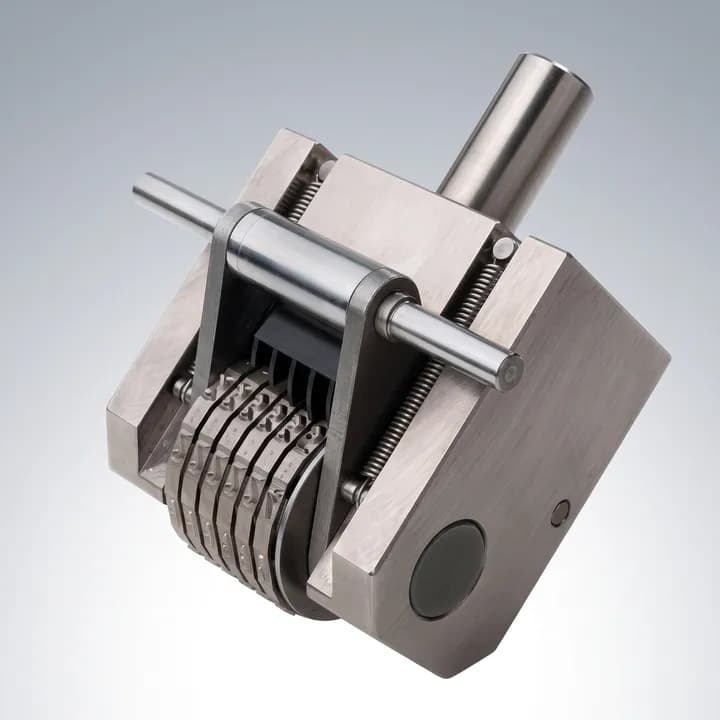

Ştamp və preslə markalama (hard stamping)

Ən qədim üsul: üzərində qabarıq simvollar olan polad ştamp çəkic və ya pres qüvvəsi ilə detala vurulur.

Üstün cəhəti: Qiyməti ucuzdur, elektrik tələb etmir, bütün simvolları bir zərbədə vurur.

Məhdudiyyətləri: Dəyişən məlumatlar üçün hər simvol dəstinin mexaniki olaraq dəyişdirilməsi lazımdır. Tətbiq edilən qüvvə yüksək olduğu üçün detalda nəzərəçarpan deformasiya və daxili gərginlik yaradır. Simvolların dərinliyi və düzülüşü operatordan asılıdır, təkrarlanma dəqiqliyi aşağıdır. DataMatrix kimi mürəkkəb kodlar üçün praktik olaraq istifadə edilə bilməz.

İzlənilmə tələbi olan müəssisələrin nöqtəli zərbə üsuluna keçərkən imtina etdiyi ənənəvi üsul adətən budur.

Müqayisə Cədvəli

Materiala görə sürətli seçim bələdçisi

• Konstruksiya poladları, çuqun, tökmə hissələr: Nöqtəli zərbə. Qumlama və boyadan sonra oxunma tələb olunduqda alternativi məhduddur.
• Sərtləşdirilmiş polad (>62 HRC): Fiber lazer. Mexaniki üsullar bu sərtlikdə yetərsiz qalır.
• Paslanmayan polad, tibbi avadanlıqlar: Lazer tavlama. Material yonulmadığı üçün korroziyaya davamlılıq və gigiyenik səth bütövlüyü qorunur.
• Alüminium və ərintiləri: Nöqtəli zərbə, cızma və ya MOPA fiber lazer. Hər üçü tətbiq edilə bilər, seçim qalıcılıq və estetika tələbinə görə aparılır.
• Titan, aerokosmik hissələr: Lazer tavlama və ya dərinliyi standartla məhdudlaşdırılmış nöqtəli zərbə.
• Plastik və polimer: CO₂, UV və ya köpükləndirmə rejimində fiber lazer.
• Karton, plyonka, qablaşdırma: Şırnaqlı mürəkkəblə kodlama və ya CO₂ lazer.

Sektorlar üzrə standartlar

Üsul seçərkən sifarişçinizin və ya auditin hansı standarta əsaslandığını bilmək sınaq-yanılma müddətini əhəmiyyətli dərəcədə qısaldır:

• Avtomobil sənayesi: AIAG və VDA izlənilmə qaydaları, hissələrin identifikasiyası üçün DataMatrix.
• Aerokosmik və müdafiə: AS9132 (nöqtəli zərbə və lazer markalama keyfiyyət meyarları — nöqtə dərinliyinə yuxarı hədd qoyur; qüvvədə olan reviziya əsas götürülməlidir), ATA Spec 2000, MIL-STD-130.
• Tibbi cihazlar: FDA UDI və Aİ MDR çərçivəsində cihaz üzərinə birbaşa markalama, GS1 məlumat strukturu.
• Kod və verifikasiya standartları: DataMatrix simvolikası üçün ISO/IEC 16022, DPM kodlarının keyfiyyət qiymətləndirilməsi üçün ISO/IEC 29158.

Sonuncu bənd çox vaxt nəzərdən qaçırılır. Birbaşa detal üzərinə markalanmış kodun keyfiyyəti kağız üzərindəki barkod meyarları ilə (ISO/IEC 15415) ölçülmür. DPM kodları öz standartı ilə, uyğun işıqlandırma bucağı və DPM funksiyalı verifikatorla qiymətləndirilir.

Tez-tez verilən suallar

DPM markalama üsulları arasında ən qalıcısı hansıdır? Ümumilikdə nöqtəli zərbə və lazer oyma. Hər ikisi materialın səthinin altına işləyir, buna görə də qumlama, boyama və aşınmadan sonra oxunaqlı qalır. Lazer tavlama qalıcı görünsə də, səthdə qaldığı üçün aqressiv səth emallarına qarşı eyni davamlılığı göstərmir.

Nöqtəli zərbə, yoxsa lazer seçməliyəm? Detal böyükdürsə və ya dəzgaha gətirilə bilmirsə, büdcə məhduddursa və məzmun mətn ilə orta ölçülü DataMatrix-dən ibarətdirsə — nöqtəli zərbə. Detalın sərtliyi yüksəkdirsə, tsikl müddəti kritikdirsə, çox kiçik sahəyə sıx kod yerləşdirmək lazımdırsa və ya detala toxunmaq olmazsa — lazer.

Markalama ilə kodlama eyni anlayışdırmı? Praktikada qarışıq istifadə olunsa da, texniki fərq var. Kodlama adətən qablaşdırma üzərinə tarix, partiya və lot məlumatlarının çapını; markalama isə detalın öz üzərinə daimi identifikasiya işlənməsini ifadə edir. Ömürlük izlənilmə tələb edən tətbiqlər markalama sahəsinə aiddir.

Nöqtəli zərbə markalama detalı zəiflədirmi? Tətbiq edilən dərinlik nəzarət altındadırsa və markalama zonası yorulma baxımından kritik deyilsə, praktiki olaraq heç bir zəifləmə yaratmır. Yük daşıyan kritik zonalarda isə dərinlik müvafiq standarta uyğun məhdudlaşdırılmalı və markalama mövqeyi layihələndirmə mərhələsində təyin olunmalıdır.

Hansı üsul DataMatrix kodunun oxunması üçün ən yaxşı nəticəni verir? Kod ölçüsü 8 mm-dən aşağı düşmürsə və səth uyğundursa, nöqtəli zərbə kifayət qədər yaxşı nəticə verir. Kod sahəsi çox kiçikdirsə və ya modul sayı çoxdursa, lazer daha dəqiq nəticə təmin edir. Hər iki halda həlledici olan üsulun özü deyil, nöqtə/modul həndəsəsi və düzgün oxuyucu ilə işıqlandırma seçimidir.

Detalınız üçün hansı üsul uyğundur?

Bu qərarı masa arxasında vermək məcburiyyətində deyilsiniz. Nümunə detalınızı göndərin, öz laboratoriyamızda markalayaraq həm markalanmış detalı, həm də istifadə olunan parametrləri sizə təqdim edək. İstehsalat xəttində illərlə işləyəcək bir texnologiyanı seçməzdən əvvəl, onun sizin materialınız üzərindəki real nəticəsini görmək ən düzgün yanaşmadır.
