DataMatrix Kod Nedir? Tarihinden Türlerine, Nokta Vuruşlu Markalamadan Fiber Lazere Kapsamlı Rehber

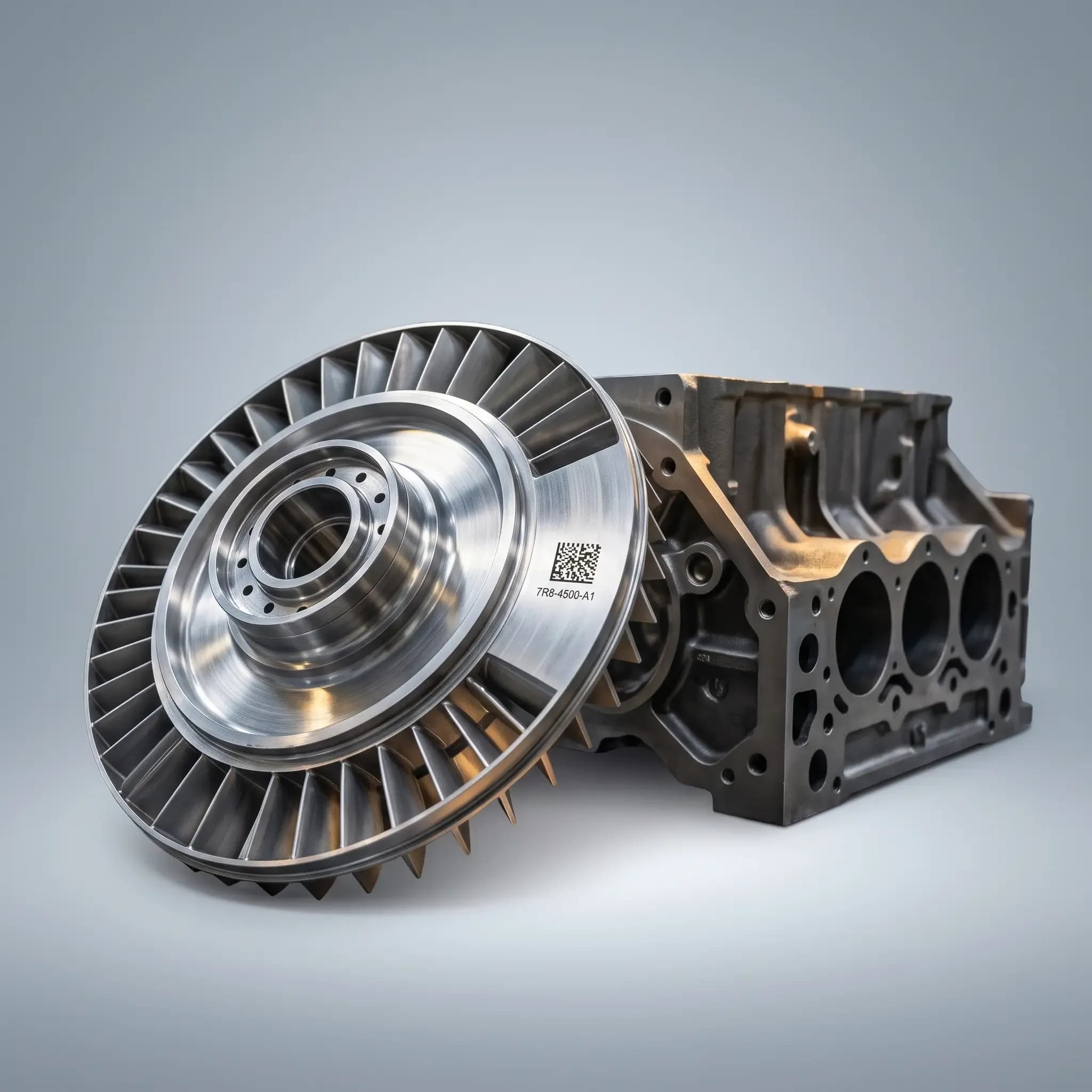

Bir otomobilin şasi numarasını, bir uçak türbin kanadının seri numarasını ya da bir cerrahi aletin parti bilgisini hiç merak ettiniz mi — bu kadar küçük bir alana, bu kadar çok bilgi nasıl sığdırılıyor? Cevap çoğu zaman aynı: DataMatrix kod.

Günümüzde otomotivden havacılığa, medikal cihazlardan ağır sanayiye kadar hemen her üretim hattında karşımıza çıkan bu küçük kare desenler, aslında 35 yılı aşkın bir mühendislik tarihinin ürünü. Bu yazıda DataMatrix kodun nereden geldiğini, nasıl çalıştığını, hangi türlerinin bulunduğunu ve — özellikle metal parçalar söz konusu olduğunda — nasıl kalıcı ve okunabilir şekilde markalandığını en ince ayrıntısına kadar ele alıyoruz.

DataMatrix Kodun Tarihi: 1980'lerden Günümüze

Doğuşu: ID Matrix ve İlk Nesil ECC000-140

DataMatrix kodun hikâyesi, barkod teknolojisinin sınırlarının zorlandığı bir dönemde başlıyor. Klasik çizgisel (1D) barkodlar, artan veri ihtiyacını karşılamakta yetersiz kalıyordu: az bilgi taşıyorlardı, göreceli olarak büyük alan kaplıyorlardı ve hasar gördüklerinde tamamen okunamaz hale geliyorlardı. 1980'lerin sonunda ABD merkezli International Data Matrix (ID Matrix) firması, aynı alana çok daha fazla veriyi sığdırabilen, kare veya dikdörtgen hücrelerden oluşan yeni bir iki boyutlu (2D) kod sistemi geliştirdi.

Bu ilk nesil kodlar bugün ECC000, ECC050, ECC080, ECC100 ve ECC140 olarak anılan versiyonlardı. "ECC" (Error Checking and Correction — hata kontrol ve düzeltme) rakamı, kodun taşıdığı hata düzeltme kapasitesinin seviyesini gösteriyordu. Bu erken versiyonlar, konvolüsyonel (convolutional) hata düzeltme yöntemini kullanıyor ve tek taraflı kontrol edilen kapalı sistemlerde (üretici ve okuyucunun aynı taraf olduğu senaryolarda) kullanılabiliyordu. Modül sayıları tek sayılı (9x9'dan 49x49'a kadar) olduğu için, büyük veri boyutlarında en ufak bir bozulma bile okumayı zorlaştırıyordu.

Dönüm Noktası: ECC200 ve Kamuya Açık Standart

DataMatrix'in bugün bildiğimiz haline kavuşması, 1990'ların ortasında geldi. Acuity CiMatrix (RVSI/Siemens çatısı altında) tarafından geliştirilen ECC200, hata düzeltme için çok daha güçlü ve matematiksel olarak kanıtlanmış bir yöntem olan Reed-Solomon algoritmasını kullanıma soktu. Bu, kod fiziksel olarak %60'a varan oranda zarar görse — çizilse, paslansa, kısmen silinse — bile verinin eksiksiz okunabilmesi anlamına geliyordu. Üstelik geliştiricileri bu standardı bilinçli olarak kamuya açık (public domain) hale getirdi; yani lisans ücreti ödemeden herkes kullanabiliyordu. Bu karar, DataMatrix'in dünya genelinde hızla yayılmasının en önemli nedenlerinden biri oldu.

Standardizasyon süreci de hızla ilerledi: 1996'da AIM (Association for Automatic Identification and Mobility) tarafından ISS (International Symbology Specification) olarak kayıt altına alındı, 2000 yılında ise ISO/IEC 16022 uluslararası standardı olarak resmiyet kazandı. Erken dönemde en yoğun kullanım alanı, küçük ve hassas parçaların işaretlenmesi gereken yarı iletken (silikon wafer) endüstrisi ile havacılık/uzay sektörüydü — NASA'nın parça takibi ihtiyaçları da bu erken benimseyenler arasında sıkça anılır.

Askeri ve Endüstriyel Yaygınlaşma

2000'li yıllarla birlikte DataMatrix, tedarik zincirinin kritik bir parçası haline geldi. ABD Savunma Bakanlığı'nın UID (Unique Item Identification) girişimi, belirli askeri ekipman ve yedek parçaların ömür boyu takip edilebilmesi için parça üzerine doğrudan DataMatrix markalanmasını zorunlu kıldı. Aynı dönemde otomotiv endüstrisi AIAG (Automotive Industry Action Group) standartları (B-4, B-8, B-11, B-17 gibi) üzerinden, havacılık endüstrisi ise SAE AS9132 ve MIL-STD-130 gibi standartlar üzerinden parça işaretlemede DataMatrix'i fiilen zorunlu hale getirdi. Bu dönemde "parçanın üzerine doğrudan, silinmeyecek şekilde kod basma" ihtiyacı — yani Doğrudan Parça Markalama (Direct Part Marking, DPM) — bugün de kullandığımız nokta vuruşlu ve lazer markalama tekniklerinin endüstriyel olgunluğa erişmesini tetikledi.

Bugün: GS1 Sunrise 2027 ve Perakendeye Yayılma

DataMatrix'in hikâyesi hâlâ yazılıyor. Küresel standart kuruluşu GS1, market rafındaki ürünlerde yıllardır kullanılan klasik EAN/UPC çizgisel barkodların yanına (ve zamanla yerine) GS1 DataMatrix ve QR kodlarını getirmeyi hedefleyen "Sunrise 2027" girişimini yürütüyor. Bu geçişin amacı, kasadaki barkodun artık sadece fiyat bilgisi değil; parti numarası, son kullanma tarihi ve ürün güvenliğiyle ilgili zengin veri taşıyabilmesi. Bu gelişme, DataMatrix'in kökeninde bulunduğu sanayi/lojistik dünyasından, doğrudan tüketici deneyimine kadar uzanan bir teknoloji haline geldiğinin en somut kanıtı.

DataMatrix Kod Nasıl Çalışır? Anatomisi ve Yapısı

DataMatrix kodun okunabilirliğini bu kadar güçlü kılan şey, tasarımındaki iki temel unsur:

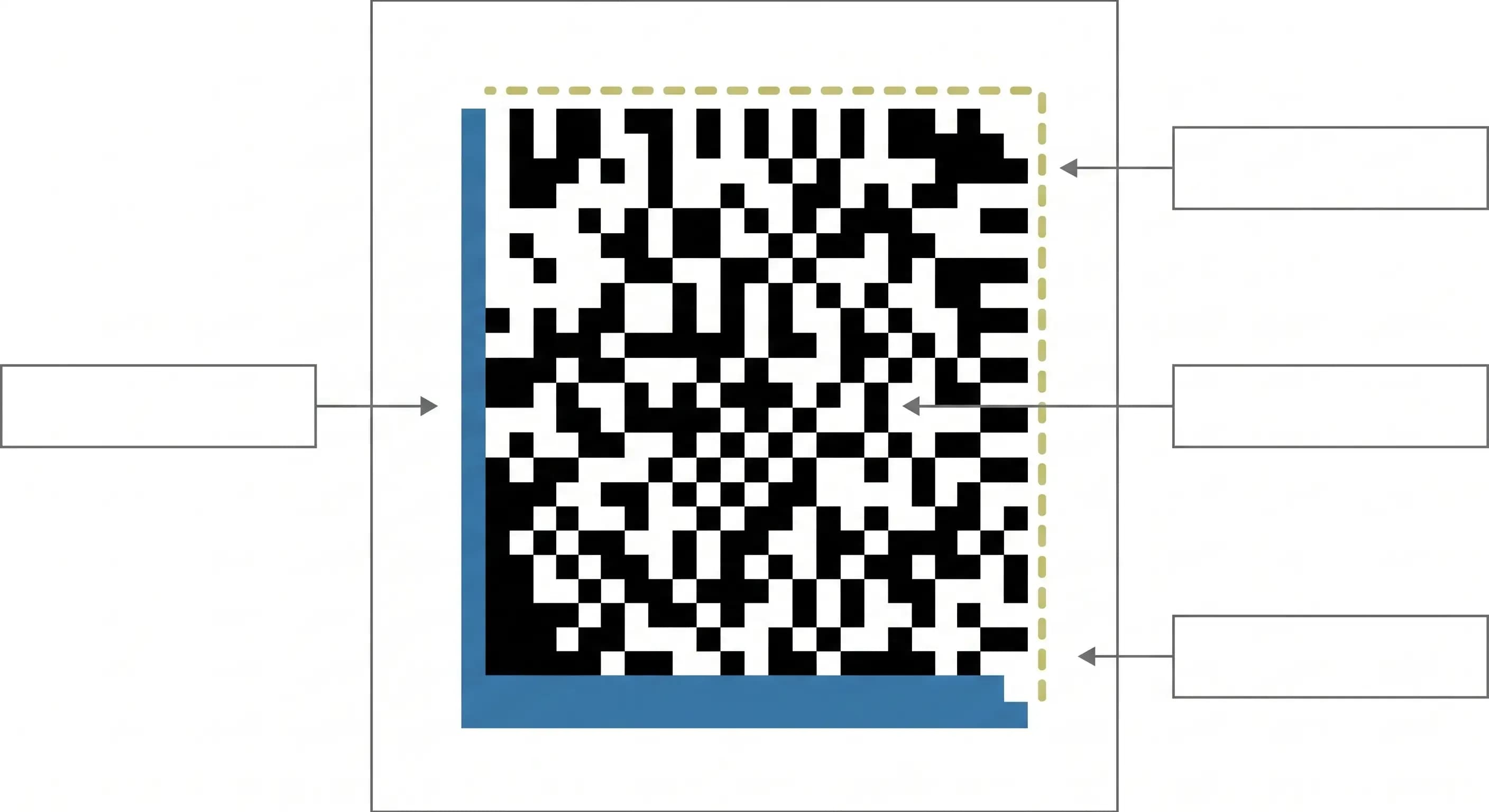

• L şeklindeki arama deseni (finder pattern): Kodun sol ve alt kenarında yer alan bu kesintisiz çizgi, okuyucu kameraya veya lazer tarayıcıya kodun konumunu, boyutunu ve açısını anında bildirir. Bu sayede DataMatrix, herhangi bir yönden (180 derece döndürülmüş olsa bile) okunabilir.
• Saat şeridi (clock track): L deseninin karşısındaki kesikli çizgi dizisi, okuyucuya matristeki hücre (modül) sayısını ve satır/sütun hizalamasını söyler.

Bu iki referans çizgisinin çevrelediği alanda, siyah-beyaz (ya da yüzeyde çukur-düz) kare hücrelerden oluşan asıl veri matrisi yer alır. Veri, Reed-Solomon hata düzeltme algoritması ile birlikte kodlanır; bu da kodun bir kısmı fiziksel olarak zarar görse dahi orijinal verinin matematiksel olarak yeniden hesaplanabilmesini sağlar. 24x24 hücreyi aşan büyük kodlarda, bozulmayı önlemek için matris otomatik olarak alt bloklara ayrılır.

Kapasite etkileyici boyutlarda: standart bir DataMatrix sembolü teorik olarak 3.116 rakam, 2.335 alfanümerik karakter veya 1.556 bayt taşıyabilir — üstelik bunu, aynı miktarda veriyi taşıyan bir Code 39 çizgisel barkoddan yaklaşık 30 kat daha küçük bir alanda yapar. Bu yoğunluk, DataMatrix'i özellikle yer kısıtı olan küçük parçalar için ideal kılan asıl özelliktir.

DataMatrix Kod Türleri

Tek bir "DataMatrix" değil, aslında birbirinden farklı ihtiyaçlara cevap veren birkaç alt tür söz konusu.

ECC000–140 (Eski Nesil)

Yukarıda değindiğimiz gibi, bunlar DataMatrix'in ilk kuşağı. Konvolüsyonel hata düzeltme kullandıkları, tek sayılı modül boyutlarına sahip oldukları ve yalnızca kapalı sistemlerde güvenilir oldukları için günümüzde neredeyse hiç kullanılmıyorlar. Yeni bir uygulama tasarlıyorsanız bu versiyonları tercih etmenize hiçbir gerekçe yok — tüm modern ekipman ve yazılımlar ECC200 üzerine kurulu.

ECC200 (Güncel Standart)

Bugün "DataMatrix" dendiğinde akla gelen, fiilen bu versiyon. Reed-Solomon hata düzeltmesi kullanır, çift sayılı modül boyutlarına sahiptir (10x10'dan 144x144'e kadar) ve hem kare hem dikdörtgen konfigürasyonlarda üretilebilir. Dikdörtgen versiyon, özellikle dar ve uzun bir markalama alanına sahip parçalarda (örneğin bir milin yan yüzeyi) tercih edilir.

GS1 DataMatrix

GS1 DataMatrix, ECC200'ün belirli bir kurallar bütünüyle (Application Identifiers — Uygulama Tanımlayıcıları) yapılandırılmış hâlidir. Kod içine yalnızca ham bir seri numarası değil; GTIN (küresel ticari ürün numarası), parti/lot numarası, üretim ve son kullanma tarihi gibi yapılandırılmış veriler belirli bir sözdizimiyle gömülür. Bu standardizasyon, kodun tedarik zincirindeki herhangi bir noktada, herhangi bir tarafın sistemi tarafından aynı şekilde yorumlanabilmesini sağlar — GS1 Sunrise 2027'nin de temelini bu yapı oluşturuyor.

DPM-A ve DPM-B: Doğrudan Parça Markalamada İki Alt Tür

Metal veya plastik bir yüzeye doğrudan markalama söz konusu olduğunda GS1, iki alt kategori tanımlar:

• GS1 DataMatrix DPM-A: L şeklindeki arama deseninin modülleri birbirine bağlı (connected) şekilde üretilir. Genellikle lazer markalama veya kimyasal aşındırma ile elde edilir. Yüksek kontrast sağladığı için özellikle küçük cerrahi/medikal aletlerin markalanmasında önerilir.
• GS1 DataMatrix DPM-B: L deseni modülleri birbirinden ayrık (non-connected) noktalardan oluşur. Bu, tipik olarak nokta vuruşlu (dot peen) markalamanın doğal sonucudur — çünkü dot peen, sürekli bir çizgi değil, ayrı ayrı vuruş noktaları üretir.

Bu ayrım önemli, çünkü hangi markalama yöntemini seçtiğiniz, kodunuzun hangi ISO/IEC 29158 kalite kriterleriyle değerlendirileceğini de belirliyor — bu konuya birazdan geri döneceğiz.

DataMatrix Neden Bu Kadar Yaygın? Kullanım Alanları

DataMatrix'in bu kadar hızlı yayılmasının sebebi tek bir avantaj değil; birkaç güçlü özelliğin bir araya gelmesi: küçük alanda yüksek veri yoğunluğu, hasara karşı dayanıklılık ve her yönden okunabilirlik. Bu kombinasyon, kodu şu sektörlerin vazgeçilmezi hâline getirdi:

Otomotiv sanayi — Şasi numaraları, motor blokları, şanzıman gövdeleri ve kritik güvenlik parçaları (fren, süspansiyon, direksiyon aksamı) genellikle AIAG standartları çerçevesinde DataMatrix ile markalanır. Amaç, bir parçanın üretim hattından sahaya kadar tüm yaşam döngüsünü izleyebilmek — bir geri çağırma (recall) durumunda hangi partinin, hangi tedarikçiden geldiğini saniyeler içinde tespit edebilmek.

Havacılık ve savunma sanayi — Bir uçak veya askeri araç parçasının montajdan bakıma kadar tek tek izlenmesi hayati önem taşır. AS9132 ve MIL-STD-130 gibi standartlar, kritik parçaların üzerine kalıcı, silinmez bir DataMatrix kodu markalanmasını şart koşar.

Medikal cihaz sektörü — Cerrahi aletler ve implantlar için geçerli olan UDI (Unique Device Identification) düzenlemeleri, her cihazın benzersiz şekilde tanımlanmasını ister. Burada genellikle küçük ve hassas yüzeylerde yüksek kontrast sağlayan lazer tabanlı DPM-A tipi kodlar tercih edilir.

Elektronik ve yarı iletken sektörü — Silikon wafer'lar, PCB'ler ve elektronik bileşenler, DataMatrix'in en eski kullanım alanlarından. Kodun sığdığı minimum alan, elektronik dünyasının küçülme trendiyle mükemmel uyum sağlar.

Genel üretim, izlenebilirlik ve sahtecilikle mücadele — Ağır sanayiden beyaz eşyaya, tarım makinelerinden çelik konstrüksiyona kadar hemen her üretici, parça/ürün izlenebilirliği ve orijinal ürün doğrulaması için DataMatrix kullanıyor.

Metal Üzerine DataMatrix: Doğrudan Parça Markalama (DPM)

Boya, mürekkep püskürtme veya yapışkan etiketler, birçok uygulamada işe yarasa da; parça ısıya, kimyasala, aşınmaya veya boyanmaya maruz kalacaksa bu yöntemler yetersiz kalır. Etiket düşer, boya solar, mürekkep silinir. İşte tam bu noktada devreye Doğrudan Parça Markalama (Direct Part Marking, DPM) giriyor: kodu, parçanın kendi malzemesinin içine — bir daha çıkmayacak şekilde — işlemek.

Metal parçalarda DPM için iki teknoloji öne çıkıyor: nokta vuruşlu (dot peen) markalama ve fiber lazer markalama. İkisi de kalıcı sonuç verir, ama çalışma prensipleri ve doğru olduğu uygulama alanları oldukça farklı.

Nokta Vuruşlu (Dot Peen) Markalama

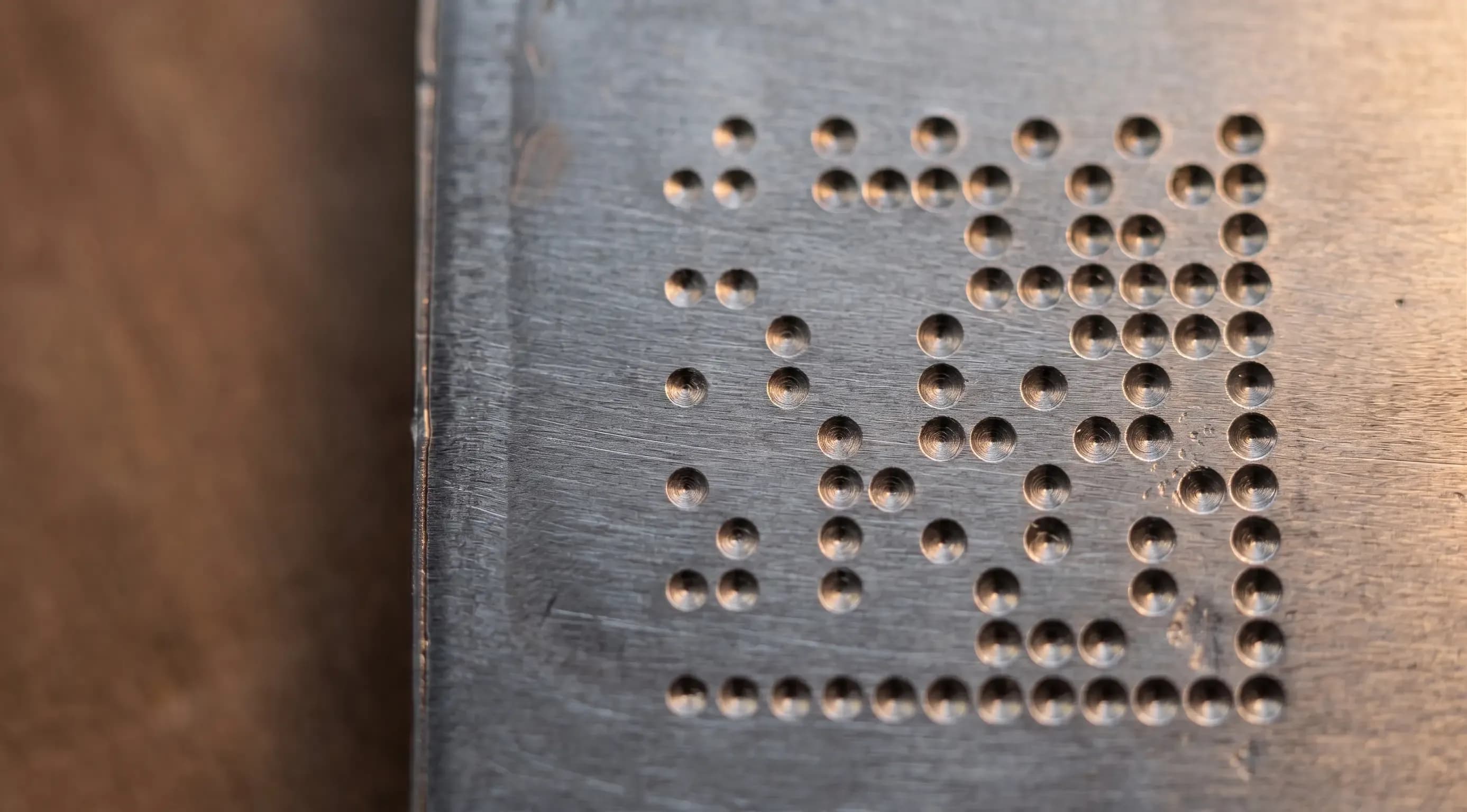

Nokta vuruşlu markalama, pnömatik veya elektromekanik olarak tahrik edilen sert bir uçlu iğnenin (stylus/pin), yüzeye art arda vurarak minik çukurlar (indentasyon) oluşturmasıyla çalışır. Bu çukurların her biri, DataMatrix'in bir hücresini (modülünü) temsil eder. İğnenin uç açısı, vuruş kuvveti ve malzemenin sertliği; oluşan noktanın büyüklüğünü, derinliğini ve görsel karakterini doğrudan belirler.

Bu teknolojinin sahadaki en somut örneklerinden biri, iş makinesi üreticisi HİDROMEK'in Ankara tesisinde uyguladığı süreç: tek bir kontrol ünitesine bağlı taşınabilir markalama başlıkları, önceden elle çekiçle damgalanan şasi seri numaralarının artık otomatik ve tutarlı şekilde markalanmasını sağlıyor.

Nokta vuruşlu markalamanın öne çıkan avantajları:

• Taşınabilirlik: Elektromekanik dot peen üniteleri kolayca saha koşullarına, büyük ve hareket ettirilemeyen parçalara (örneğin bir kepçe şasisine) taşınabilir.
• Yüzey toleransı: Boyalı, hafif kirli, pürüzlü veya paslı yüzeylerde dahi çalışabilir; kusursuz temiz bir yüzey ön koşul değildir.
• Isıdan etkilenmeme: Mekanik bir işlem olduğu için malzemenin ısıl yapısını (metalurjik özelliklerini) bozmaz — ısıya duyarlı alaşımlar için önemli bir avantaj.
• Güvenlik: Kıvılcım veya duman üretmez; bu da patlayıcı ortam riski taşıyan bazı üretim alanlarında lazere göre belirgin bir avantaj sağlar.
• Düşük işletme maliyeti: Sarf malzeme ihtiyacı minimaldir, iğne uçları uzun ömürlüdür.

Dikkat edilmesi gereken noktalar: Dot peen markalama, DataMatrix'in L şeklindeki arama desenini "ayrık noktalar" (DPM-B tipi) olarak üretir. Bu, kodun kontrastının — özellikle ışık geliş açısına bağlı olarak — lazerle markalanmış bir koda kıyasla biraz daha değişken olabileceği anlamına gelir. Doğru iğne geometrisi, doğru vuruş parametreleri ve doğru aydınlatma ile bu fark pratikte ortadan kaldırılabilir; bu yüzden markalama parametrelerinin doğru kalibre edilmesi kritik önem taşır.

Fiber Lazer Markalama

Fiber lazer markalama, odaklanmış yüksek yoğunluklu bir lazer ışınının, malzeme yüzeyinde kontrollü bir ısıl etki (oksidasyon, renk değişimi veya çok ince bir gravür) oluşturarak kodu "yakması" prensibiyle çalışır. Temassız bir işlemdir; iğne parçaya fiziksel olarak dokunmaz.

Bu yöntem özellikle şu durumlarda gerekli hale gelir:

• Çok küçük veya hassas parçalar: Elektronik bileşenler, medikal implantlar veya ince cidarlı parçalarda, dot peen'in mekanik darbesi malzemeye zarar verebilir; lazer bu riski taşımaz.
• Yüksek kontrast ihtiyacı: Lazer markalama, L arama desenini kesintisiz (DPM-A tipi) üretir; bu da genellikle otomatik kamera sistemleriyle daha tutarlı ve yüksek hızda okuma sağlar.
• Yüksek hacim ve hız: Sabit hat üretiminde, lazer markalama saniyenin çok altında sürelerde kod basabilir.

Bunun karşılığında lazer sistemleri genellikle daha yüksek ilk yatırım maliyeti gerektirir, dot peen kadar kolay taşınabilir değildir ve bazı kaplamalı veya ısıya son derece duyarlı yüzeylerde dikkatli parametre ayarı ister. SERMATEK bünyesinde bu ihtiyaca yanıt veren Laserator serisi fiber lazer sistemleri, dot peen'in yetersiz kaldığı hassas ve yüksek hızlı uygulamalarda devreye giriyor.

Hangisini Seçmeli? Karşılaştırma

Kısacası: saha koşullarında, büyük ve düzensiz yüzeyli parçalarda, boyalı veya kirli metal üzerinde çalışıyorsanız nokta vuruşlu markalama genellikle doğru tercih. Küçük, hassas ve yüksek hacimli bir üretim hattınız varsa, fiber lazer devreye girmesi gereken noktadır.

DataMatrix Kodların Okunabilirliği: Kalite ve Doğrulama

Bir DataMatrix kodunun "markalanmış olması" ile "güvenilir şekilde okunabilir olması" aynı şey değildir. Doğrudan parça üzerine markalanan kodların kalitesini objektif olarak değerlendirmek için ISO/IEC 29158 (önceki adıyla AIM DPM-1-2006) standardı kullanılır. Bu standart, kodun beş harfle (A'dan F'ye, ya da 4'ten 0'a) derecelendirildiği bir kalite notu verir ve şu parametreleri ölçer:

• Hücre kontrastı (Cell Contrast): En parlak ve en koyu hücre arasındaki yansıma farkı.
• Hücre modülasyonu (Cell Modulation): Hücreler arası kontrastın tutarlılığı.
• Işıklandırma açısı: ISO 29158, düz (flat), 30°, 45°, 90° ve dome (yarı küre) gibi farklı aydınlatma açılarını tanımlar — çünkü metal üzerindeki bir çukur veya gravürün okunabilirliği, ışığın geliş açısına doğrudan bağlıdır.

Pratikte bu, saha deneyiminde en çok karşılaşılan sorunla doğrudan bağlantılı: bir DataMatrix kodu bazı ışık koşullarında kusursuz okunurken, farklı bir açıdan veya farklı bir ışık kaynağı altında zor okunabilir hale gelebilir. Bunun nedeni kodun "bozuk" olması değil; dot peen ile oluşturulan üç boyutlu çukurların, ışığı yansıtma biçiminin açıya duyarlı olmasıdır. Bu yüzden markalama parametrelerinin (iğne açısı, vuruş derinliği, nokta yoğunluğu) doğru seçilmesi kadar, kodu okuyacak sistemin aydınlatmasının da doğru tasarlanması gerekir. Sabit hat üretiminde yönlü/açılı aydınlatmalı sabit okuyucular tercih edilirken, saha koşullarında mobil cihazla okuma yapılacaksa kamera açısının ve ışık kaynağının bilinçli şekilde ayarlanması okuma başarısını büyük ölçüde artırır.

Sonuç: Doğru Markalama Teknolojisiyle İzlenebilirliği Güvence Altına Alın

DataMatrix kod, otuz yılı aşkın bir mühendislik birikiminin sonucu; ama bugün sizin için asıl önemli olan şey teorisi değil, doğru uygulanması. Yanlış markalama parametreleri veya yanlış teknoloji seçimi, en iyi tasarlanmış izlenebilirlik sisteminin bile sahada okunamayan kodlarla sonuçlanmasına yol açabilir.

SERMATEK olarak, Dotpeenator nokta vuruşlu markalama sistemlerimizle otomotivden ağır sanayiye, savunmadan tarım makinelerine kadar birçok sektörde parçaların üzerine kalıcı ve okunabilir DataMatrix kodları markalıyoruz; hassas ve küçük parçalarda ise Laserator fiber lazer sistemlerimizle devreye giriyoruz. Hangi parçanız, hangi malzemeniz ve hangi üretim ortamınız için hangi teknolojinin daha uygun olduğuna karar vermenize yardımcı olmak için ücretsiz numune markalama imkânı sunuyoruz — kendi parçanızı bize gönderin, size en doğru markalama parametreleriyle markalanmış hâlini gösterelim.

Kendi parçanız üzerinde DataMatrix markalama denemesi yaptırmak ister misiniz? Bizimle iletişime geçin, mühendislik ekibimiz size en uygun markalama yöntemini birlikte belirlesin.
