DPM Markalama Yöntemleri ve Çeşitleri: Hangi Teknoloji Nasıl Çalışır?

Serinin ilk yazısında DPM (Direct Part Marking) nedir ve izlenebilirliğin temelleri konusunu ele almış, kodun parçanın kendi üzerine, ömrü boyunca kalıcı biçimde işlenmesinin neden bir etiketten farklı olduğunu anlatmıştık.

Bu yazının konusu bir sonraki soru: parçaya bu kodu nasıl işleyeceğiz?

Sahada en sık gördüğümüz hata, teknoloji seçiminin parçadan değil bütçeden başlaması. Oysa markalama yöntemi; malzemenin sertliğinden yüzey işlemine, parçanın yorulma ömründen kodun hangi okuyucuyla taranacağına kadar bir zincirin ortasında duruyor. Yanlış seçim, gözle bakınca kusursuz görünen ama okuyucunun hiç çözemediği bir kod ya da tam tersi, mükemmel okunan fakat parçayı zayıflatan bir çentik demek.

Aşağıda her yöntemi tek tek, çalışma prensibi ve gerçek sınırlarıyla ele alacağız.

Yöntem seçmeden önce cevaplanması gereken beş soru

Bir uygulama geldiğinde ilk yaptığımız iş numuneyi markalamak değil, şu beş soruyu sormak:

1. Malzeme ve sertlik ne?

Yumuşak alüminyum ile 60 HRC sertleştirilmiş çelik aynı yöntemi kaldırmaz. Sertlik yukarı çıktıkça mekanik yöntemlerin alanı daralır, lazerin alanı genişler.

1. Markalama hangi süreçlerden geçecek?

Markalama, üretim akışının neresinde? Kod işlendikten sonra parça kumlanacak, ısıl işlem görecek, boyanacak, kataforez banyosuna girecek, tuz sisine maruz kalacak mı? Yüzeyde kalan bir kodlama bu süreçlerin çoğunu atlatamaz; derinliğe giren bir marka atlatır.

1. Yüzey bütünlüğü kritik mi?

Yorulma yükü taşıyan bir parçada her çentik potansiyel bir çatlak başlangıcıdır. Havacılık ve savunma parçalarında markalama derinliği tesadüfe bırakılmaz, standartla sınırlandırılır.

1. Kodu kim okuyacak?

İnsan gözü mü, el terminali mi, hat üstü sabit kamera mı? Gözle okunacak bir seri numarasının kriteri okunaklılıktır; makine tarafından okunacak bir DataMatrix'in kriteri kontrast, nokta geometrisi ve ISO/IEC 29158'e göre alınan not.

1. Çevrim süresi ve entegrasyon beklentisi ne?

Elde tutulan bir ünite ile hat üstü otomasyon, aynı teknolojide bile bambaşka maliyetlerdir.

Bu beş cevap elinizdeyse, aşağıdaki yöntemlerden hangisinin sizin parçanız için doğru olduğunu yazının sonuna gelmeden kendiniz göreceksiniz.

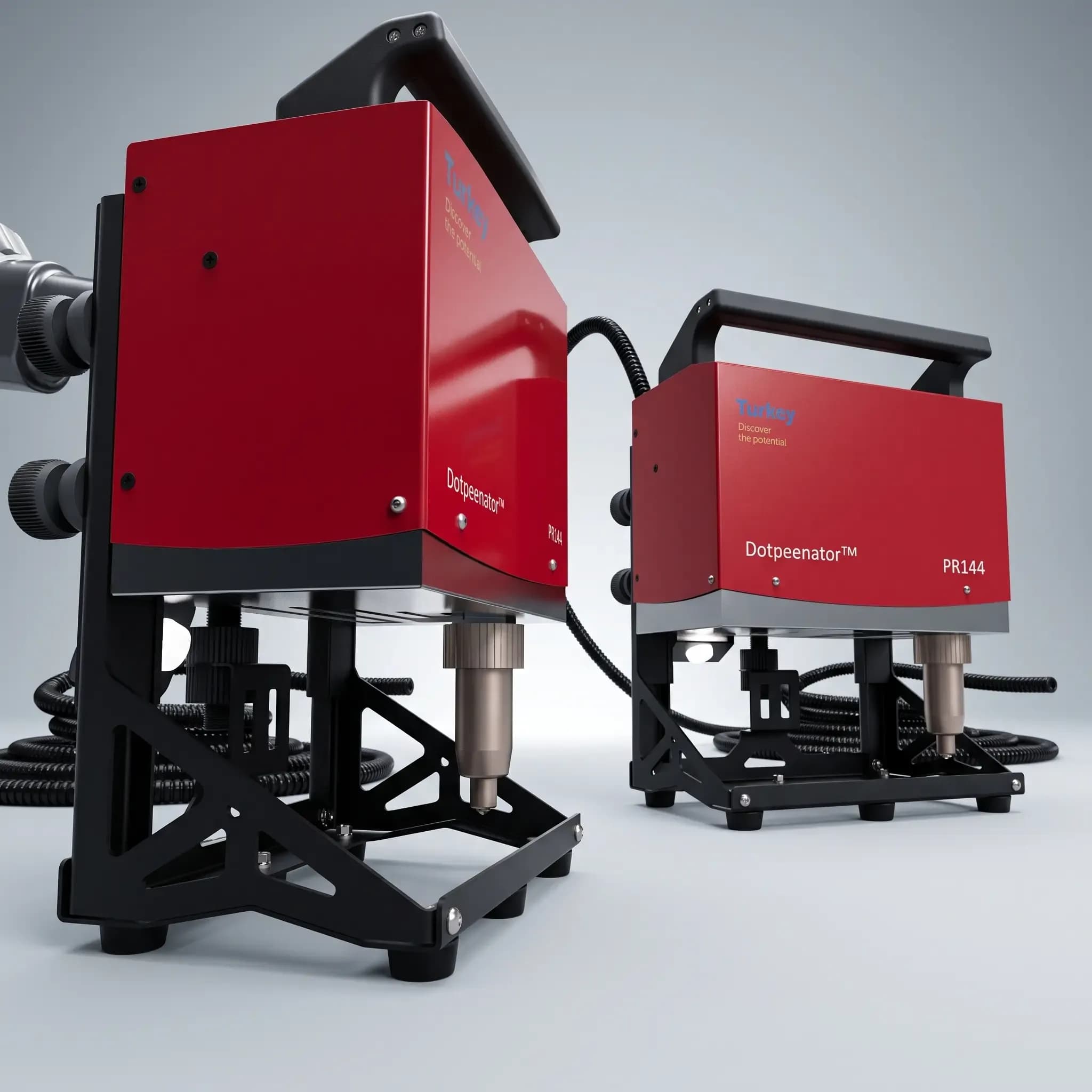

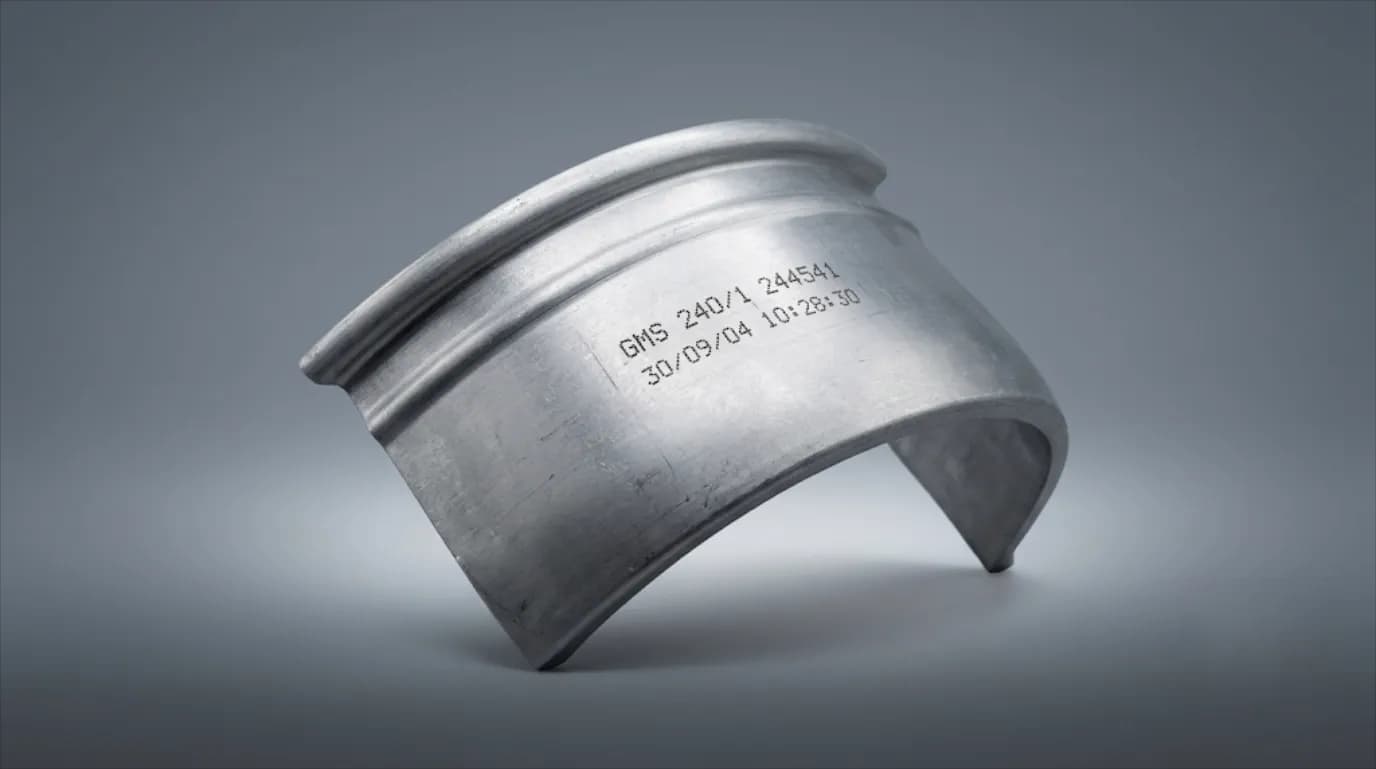

Nokta Vuruş Markalama (Dot Peen, Mikro Darbeli Markalama)

Nasıl çalışır?

Tungsten karbür uçlu bir iğne (stylus), pnömatik basınç veya elektromanyetik bobin tarafından yüksek frekansta ileri geri hareket ettirilir. İğne malzeme yüzeyine çarparak malzemeyi kaldırmaz, plastik deformasyonla içeri iter. Kafa X-Y ekseninde hareket ederken kontrol ünitesi hangi noktada vuruş yapılacağını hesaplar; karakterler, logolar ve DataMatrix kodları böylece birbirine yakın konumlanmış noktalardan oluşur.

Belirleyici parametreler şunlardır:

• Uç açısı: 60°, 90° veya 120°. Dar açı daha derin ve küçük çaplı nokta, geniş açı daha sığ ve geniş nokta verir. DataMatrix için genellikle 60° tercih edilir.
• Vuruş şiddeti / darbe süresi: Derinliği belirler. Derinlik arttıkça gözle okunaklılık artar, ancak yüzey bütünlüğü ve kamera okunabilirliği bir noktadan sonra bozulmaya başlar.
• Nokta çapı / modül oranı: Makine tarafından okunacak kodlarda nokta çapının modül aralığına oranı kritiktir; pratikte %60–75 bandı sağlıklı sonuç verir. Noktalar birbirine değecek kadar büyürse kod bloklaşır, çok küçük kalırsa okuyucu modülü göremez.
• Vuruş hızı ve ilerleme: Karakter/saniye cinsinden çevrim süresini belirler.

Güçlü yönleri

• Kalıcılık. Marka malzemenin içine girdiği için kumlama, boya, ısıl işlem ve aşınma sonrası da okunabilir kalır. Ömür boyu izlenebilirlik gerektiren şasi, blok, mil, flanş gibi parçalarda tercih edilmesinin ana sebebi budur.
• Malzeme esnekliği. Alüminyum, çelik, paslanmaz, dökme demir, pirinç, plastik dahil geniş bir aralıkta çalışır. Yaklaşık 62 HRC'ye kadar sertliklerde uygulanabilir.
• Yatırım ve işletme maliyeti. Lazere kıyasla makine maliyeti belirgin şekilde düşüktür, sarf malzemesi tek bir iğneden ibarettir.
• Taşınabilirlik. Parça makineye gelemeyecek kadar büyükse (iş makinesi şasisi, boru, kazan, konstrüksiyon) makine parçaya götürülebilir. Bu, lazerin çoğu zaman yapamadığı bir şeydir.
• Güvenlik. Lazer sınıf 4 kaynak kullanmadığı için ışın güvenliği, kabin ve baca gereksinimleri gündeme gelmez.

Sınırları

• Ses. Darbeli bir prosestir; ortama göre gürültü seviyesi rahatsız edici olabilir. Sessiz ofis benzeri ortamlar için uygun değildir, atölye için sorun teşkil etmez.
• İnce ve esnek parçalar. Sac gibi ince kesitlerde arka yüzeyde iz (embossing) oluşabilir; parça altından desteklenmelidir.
• Yüzey stresi. Yorulma kritik bölgelerde derinlik kontrolsüz bırakılamaz.
• Hız. Yoğun grafik veya çok karakterli içerikte lazere göre daha yavaştır.

Nerede kullanılır

Otomotiv yan sanayide motor bloğu, krank, şaft ve döküm parçalar; iş makinesi ve treyler şasi numaraları; savunma sanayinde namlu ve gövde markalama; çelik sektöründe kütük ve profil izlenebilirliği.

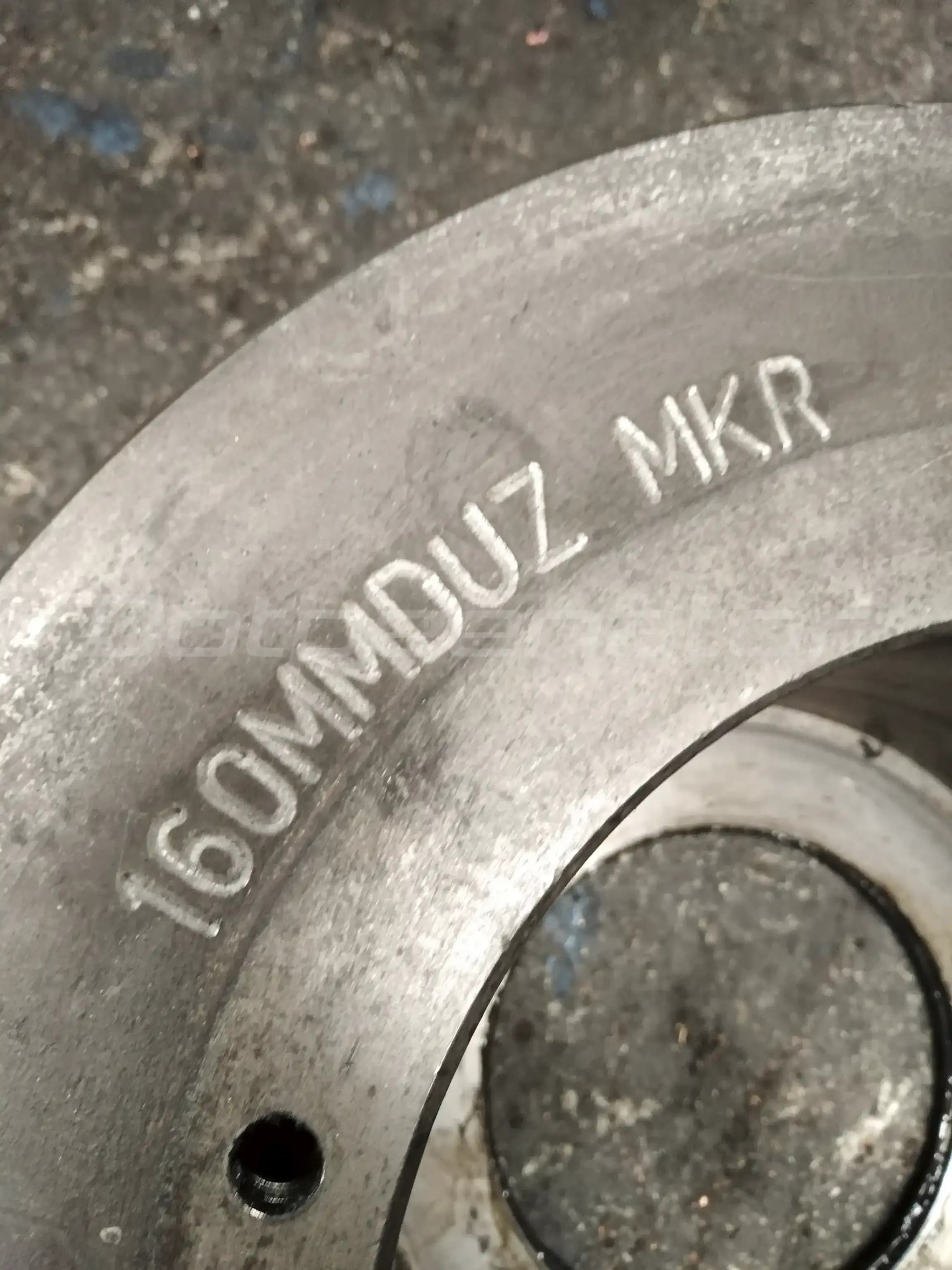

Kazıma markalama (scribe / çizerek markalama)

Nasıl çalışır

Nokta vuruşun "sessiz kardeşi" diyebiliriz. Aynı tungsten karbür uç, bu kez darbe yapmak yerine yüzeye sabit basınçla bastırılır ve kafa hareket ederken malzeme üzerinde sürekli bir iz açar. Yani noktalardan değil, kesintisiz çizgilerden oluşan bir marka elde edilir.

Güçlü yönleri

• Belirgin şekilde düşük gürültü seviyesi.
• Sürekli çizgi olduğu için gözle okunaklılık ve estetik açıdan daha temiz sonuç.
• Nokta vuruşa göre daha düşük darbe kaynaklı stres.

Sınırları

• Sert malzemelerde nokta vuruş kadar verimli değildir; ideal alanı alüminyum, pirinç, plastik ve yumuşak çelikler.
• Uç aşınması sürekli temas nedeniyle daha hızlı olabilir.
• DataMatrix gibi hücresel kodlarda nokta vuruş kadar yaygın kullanılmaz.

Nerede kullanılır

Havacılıkta plaka ve etiket markalama, elektrik-elektronik gövdeler, gürültü sınırı olan montaj hatları.

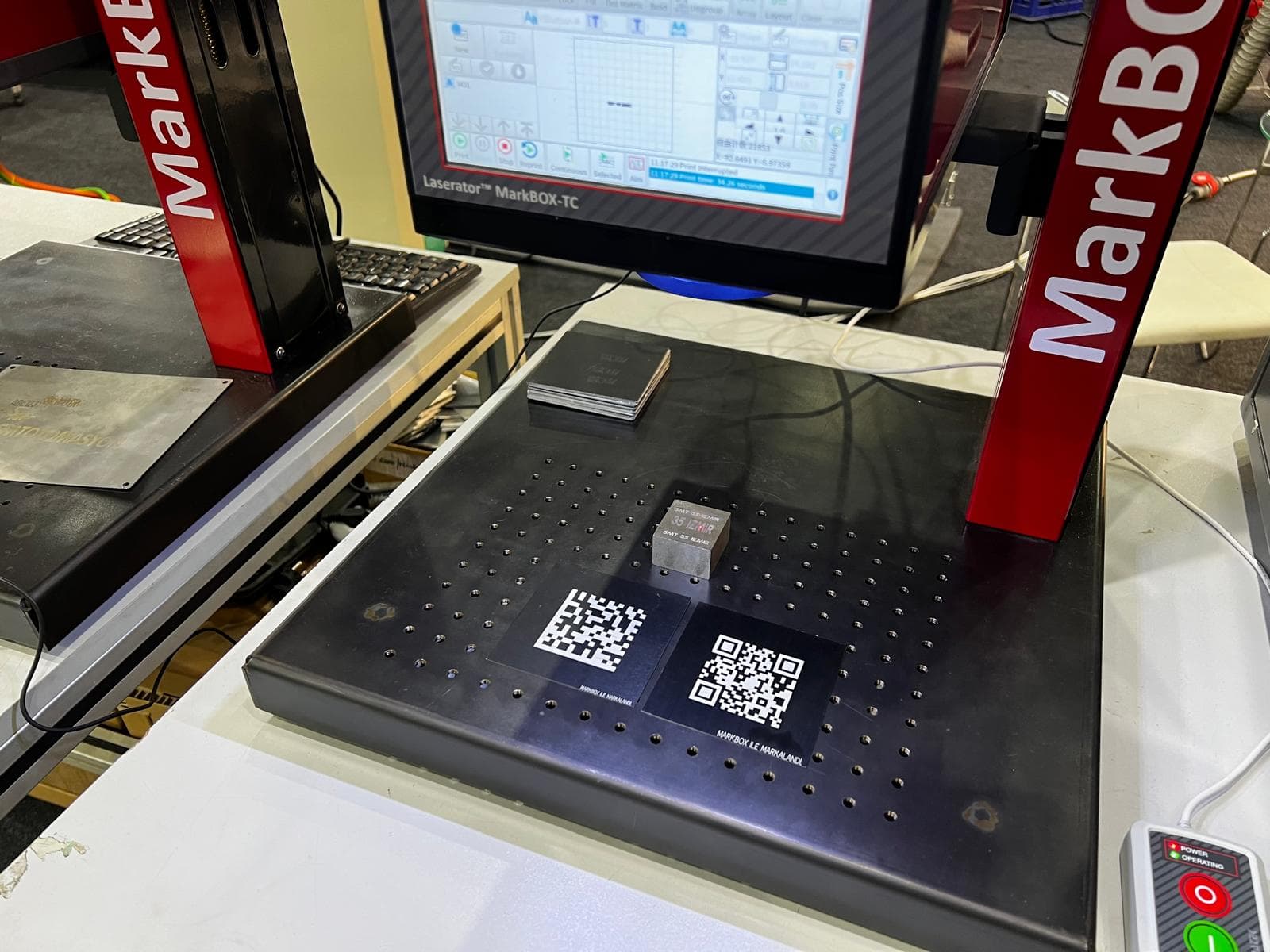

Lazer markalama

Lazer, tek bir yöntem değil; kaynak tipi ve malzeme etkileşimine göre ayrışan bir yöntem ailesidir. "Lazer markalama" dendiğinde aslında beş farklı fiziksel olaydan biri kastedilir.

Kaynak tipleri

• Fiber lazer (1064 nm): Metallerin ve birçok mühendislik plastiğinin standart çözümü. Endüstriyel markalamada en yaygın kaynak.
• MOPA fiber: Darbe süresi (pulse width) ayarlanabildiği için alüminyumda siyah markalama ve renkli paslanmaz markalama mümkün olur.
• CO₂ (10,6 µm): Organik malzemeler — ahşap, karton, cam, çoğu plastik. Çıplak metali doğrudan markalamaz.
• UV (355 nm): "Soğuk" markalama. Isı etkisi minimum olduğu için hassas plastik ve elektronik bileşenlerde tercih edilir.

Güçlü yönleri

• Hız. Karmaşık grafik ve yoğun içerikte mekanik yöntemlerin oldukça önündedir.
• Çözünürlük. Küçük alana yüksek modül sayılı DataMatrix sığdırmak gerektiğinde en isabetli seçenektir.
• Temassızlık. Parçaya mekanik kuvvet uygulanmaz; ince ve hassas parçalar deforme olmaz.
• Sarf yok. İğne, mürekkep, elektrolit gibi tüketilen bir malzemesi yoktur.

Sınırları

• Yatırım maliyeti nokta vuruşun belirgin şekilde üzerindedir.
• Güvenlik ve altyapı. Sınıf 4 lazerler için kapalı kabin, uyarı sistemleri ve çoğu uygulamada duman emiş/filtrasyon gerekir. Bu, makine fiyatının yanına eklenen gerçek bir maliyet kalemidir.
• Kalıcılık her modda aynı değil. Tavlama ile yapılmış bir marka kumlamadan sonra kaybolabilir. "Lazerle markaladık, kalıcıdır" cümlesi tek başına doğru değildir; hangi modda markalandığı belirleyicidir.
• Yansıtıcı malzemeler. Bakır ve pirinç gibi yüksek yansıtıcılığa sahip malzemeler dalga boyu ve parametre açısından özel yaklaşım ister.
• Parça makineye gelmeli. Büyük konstrüksiyonlarda bu ciddi bir kısıttır.

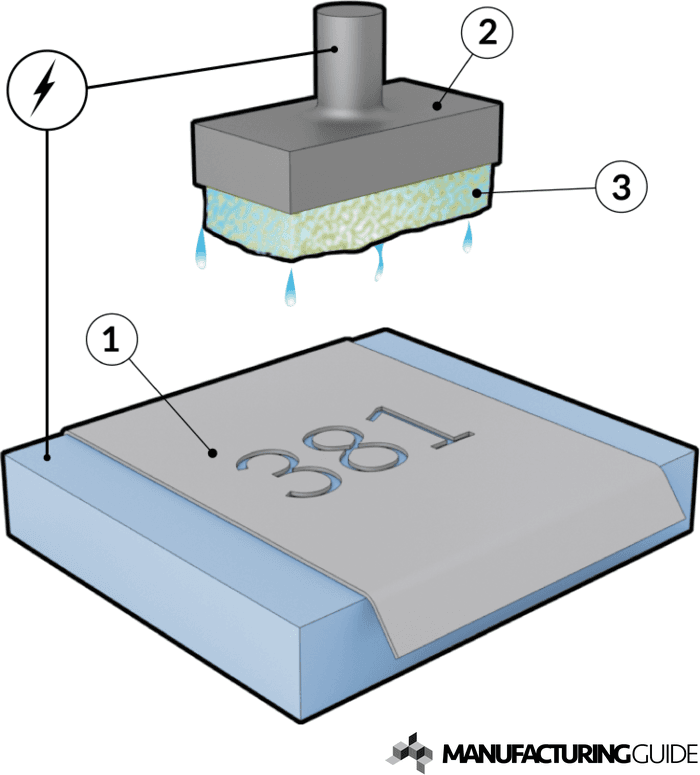

Elektrokimyasal markalama (elektro-etching)

Nasıl çalışır

Parçanın markalanacak bölgesine, markanın negatifini taşıyan bir şablon (stencil) yerleştirilir. Şablon elektrolit ile ıslatılır ve üzerinden düşük voltajlı akım geçirilir. Akım DC ise malzeme yüzeyden çözünerek hafif bir kazıma oluşur; AC ise yüzeyde koyu renkli bir oksit izi meydana gelir.

Güçlü yönleri

• Çok düşük ekipman maliyeti.
• Isı girdisi ve mekanik stres neredeyse sıfır. Isıl işlem görmüş, sert veya hassas parçalarda yüzey bütünlüğünü bozmaz.
• Paslanmaz ve tıbbi alet markalamada uzun süredir kullanılan, oturmuş bir yöntem.

Sınırları

• Sadece elektriksel iletken malzemelerde çalışır. Plastik, seramik ve kompozit dışarıda kalır.
• Her farklı içerik için ayrı şablon gerekir; değişken veri (seri numarası, tarih, lot) için pratik değildir. Bu tek başına, izlenebilirlik uygulamalarının çoğunda yöntemi eleyen bir maddedir.
• Yavaş ve büyük ölçüde manuel bir prosestir; elektrolit sarf malzemesidir.

Mürekkep püskürtmeli kodlama (CIJ / TIJ)

Nasıl çalışır

Sürekli akışlı (CIJ) veya termal (TIJ) yazıcı kafası, yüzeye temas etmeden mürekkep damlacıkları püskürtür. Endüstriyel kodlama dendiğinde çoğu kişinin aklına gelen yöntem budur: ambalaj üzerindeki son kullanma tarihi, lot numarası, parti kodu.

Güçlü yönleri

• Çok yüksek hat hızlarında çalışabilir.
• Neredeyse tüm yüzeylere kodlama yapabilir.
• Değişken veri (tarih, sayaç, vardiya) tabiatı gereği kolaydır.

Sınırları

• Kalıcı değildir. Solvent, sürtünme, yağ ve yıkama ile silinir. Bu yüzden mürekkep püskürtmeli kodlama, kelimenin teknik anlamıyla DPM sayılmaz; parçanın üzerine değil, parçanın yüzeyine kod bırakır.
• Sürekli mürekkep ve solvent sarfiyatı, düzenli bakım gerektirir.
• Metal parçaların ömür boyu izlenebilirliği için uygun bir çözüm değildir.

Ambalaj tarafı için doğru araç, ömür boyu izlenebilirlik tarafı için yanlış araçtır. Aynı fabrikada her iki teknolojinin birlikte bulunması gayet olağandır.

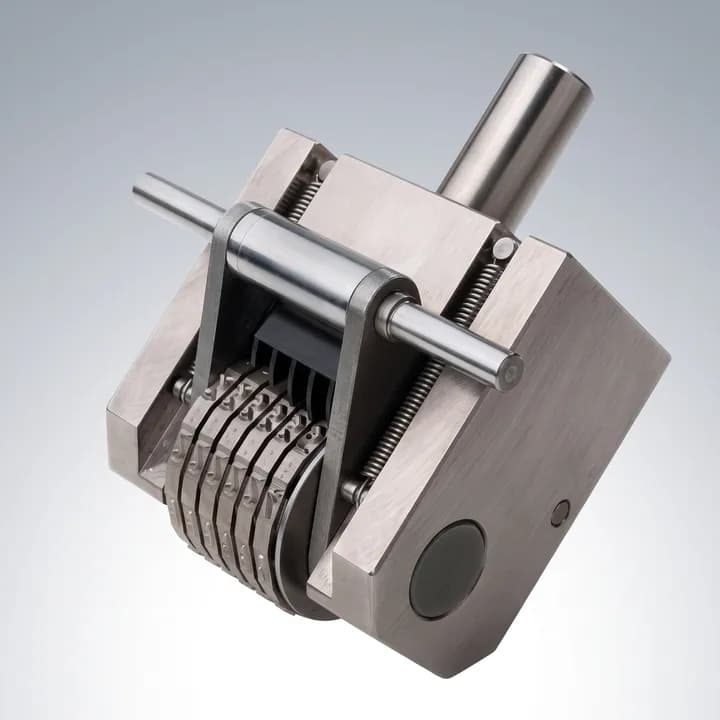

Damga ve pres ile markalama (hard stamping)

En eski yöntem: üzerinde karakterlerin kabartma olarak bulunduğu bir damga, çekiç veya pres kuvvetiyle parçaya bastırılır.

Güçlü yönü: Maliyeti düşüktür, elektrik gerektirmez, tek seferde tüm karakteri basar.

Sınırları: Değişken veri için her karakter setinin fiziksel olarak değiştirilmesi gerekir. Uygulanan kuvvet yüksek olduğu için parçada belirgin deformasyon ve iç gerilme oluşturur. Karakter derinliği ve hizası operatöre bağlıdır, tekrarlanabilirliği düşüktür. DataMatrix gibi kodlar için pratikte kullanılamaz.

İzlenebilirlik gereksinimi olan işletmelerin nokta vuruşa geçerken bıraktığı yöntem genellikle budur.

Karşılaştırma Tablosu

Malzemeye göre hızlı yönlendirme

• Yapısal çelik, dökme demir, döküm parçalar: Nokta vuruş. Kumlama ve boya sonrası okunabilirlik gerektiğinde alternatifi sınırlıdır.
• Sertleştirilmiş çelik (>62 HRC): Fiber lazer. Mekanik yöntemler bu sertlikte yetersiz kalır.
• Paslanmaz çelik, tıbbi cihaz: Lazer tavlama. Malzeme kaldırılmadığı için korozyon direnci ve temizlenebilirlik korunur.
• Alüminyum ve alaşımları: Nokta vuruş, kazıma ya da MOPA fiber lazer. Üçü de çalışır, seçim kalıcılık ve estetik beklentisine göre yapılır.
• Titanyum, havacılık parçaları: Lazer tavlama veya derinliği standarda göre sınırlandırılmış nokta vuruş.
• Plastik ve polimer: CO₂, UV veya köpürtme modunda fiber lazer.
• Karton, film, ambalaj: Mürekkep püskürtmeli kodlama ya da CO₂ lazer.

Sektörlere göre standartlar

Yöntemi seçerken müşterinizin ya da denetçinizin hangi standarda baktığını bilmek, deneme yanılmayı ciddi ölçüde kısaltır:

• Otomotiv: AIAG ve VDA izlenebilirlik yönergeleri, parça tanımlama için DataMatrix.
• Havacılık ve savunma: AS9132 (nokta vuruş ve lazer markalama kalite kriterleri — nokta derinliğine üst sınır getirir; yürürlükteki revizyon esas alınmalıdır), ATA Spec 2000, MIL-STD-130.
• Tıbbi cihaz: FDA UDI ve AB MDR kapsamında cihaz üzerine doğrudan markalama, GS1 veri yapısı.
• Kod ve doğrulama standartları: DataMatrix sembolojisi için ISO/IEC 16022, DPM kodlarının kalite değerlendirmesi için ISO/IEC 29158.

Son madde çoğu zaman atlanıyor. Doğrudan parça üzerine markalanmış bir kodun kalitesi, kağıt üzerindeki bir barkodun kriterleriyle (ISO/IEC 15415) ölçülmez. DPM kodları kendi standardıyla, uygun aydınlatma açısı ve DPM özellikli doğrulayıcı ile değerlendirilir.

Sık sorulan sorular

DPM markalama yöntemleri arasında en kalıcısı hangisi? Genel olarak nokta vuruş ve lazer kazıma. İkisi de malzemenin yüzey altına iner, bu yüzden kumlama, boya ve aşınma sonrası okunabilir kalır. Lazer tavlama kalıcı görünse de yüzeyde kaldığı için agresif yüzey işlemlerine karşı aynı dayanımı göstermez.

Nokta vuruş mu lazer mi seçmeliyim? Parça büyük veya makineye getirilemiyorsa, bütçe sınırlıysa ve içerik metin ile orta boy DataMatrix'ten ibaretse nokta vuruş. Parça sertliği yüksekse, çevrim süresi kritikse, çok küçük alana yoğun kod sığdırmanız gerekiyorsa veya parçaya temas edilemiyorsa lazer.

Markalama ve kodlama aynı şey mi? Pratikte iç içe kullanılıyor ancak teknik ayrım var. Kodlama genellikle ambalaj üzerine tarih, lot ve parti bilgisinin basılmasını; markalama ise parçanın kendi üzerine kalıcı tanımlama yapılmasını ifade eder. Ömür boyu izlenebilirlik gerektiren uygulamalar markalama tarafına düşer.

Nokta vuruş markalama parçayı zayıflatır mı? Uygulanan derinlik kontrol altındaysa ve markalama bölgesi yorulma açısından kritik değilse pratik bir zayıflama oluşturmaz. Yük taşıyan kritik bölgelerde ise derinlik ilgili standarda göre sınırlandırılmalı ve markalama konumu tasarım aşamasında belirlenmelidir.

Hangi yöntem DataMatrix kod okunabilirliği için en iyi sonucu verir? Kod boyutu 8 mm'nin altına inmiyorsa ve yüzey uygunsa nokta vuruş yeterli sonuç verir. Kod alanı çok küçükse veya modül sayısı yüksekse lazer daha isabetli olur. Her iki durumda da belirleyici olan yöntemin kendisi değil, nokta/modül geometrisi ve okuyucu ile aydınlatma seçimidir.
