Ağır sanayi, otomotiv, savunma, havacılık, demir-çelik ve makine imalatı gibi zorlu endüstriyel üretim kollarında parça izlenebilirliğini sağlamak hayati bir gerekliliktir. Üretilen parçaların kullanım ömrü boyunca maruz kalacağı aşırı sıcaklık, nem, kimyasal temas, kumlama, daldırma galvaniz ve elektrostatik toz boya gibi ağır yüzey işlemlerine rağmen silinmeyen mekanik işaretleme teknolojisine nokta vuruşlu markalama (dot peen marking) adı verilir.

Nokta Vuruşlu Markalama Nedir? Çalışma Prensibi Nasıldır?

Nokta vuruşlu markalama veya pin damgalama; pnömatik (hava basınçlı) ya da elektromanyetik olarak çalışan, yüksek sertlikteki karbür veya elmas uçlu bir markalama iğnesinin (pin) malzeme yüzeyine kontrollü vuruşlar yapmasıyla çalışan kalıcı bir markalama yöntemidir.

İğnenin X ve Y eksenlerinde hassas adım motorları ile yönlendirilmesi sayesinde art arda yapılan mikro vuruşlar birleşerek alfanümerik metinler, üretim tarihleri, vardiya kodları, seri numaraları, logolar ve 2D DataMatrix karekodları oluşturur. Malzemeden talaş kaldırmadan veya parçaya yüksek ısı girdisi vermeden yalnızca yüzey dokusunu mekanik olarak deforme ettiği için parçanın genel mukavemet yapısını bozmaz. Sertleştirilmiş çeliklerden dökümlere kadar 65 HRC sertliğe sahip en dayanıklı metaller üzerinde dahi derin ve net markalama sağlar.

Nokta Vuruşlu Markalamanın Sağladığı Avantajlar

Geleneksel etiketleme veya boya bazlı işaretleme metotlarına kıyasla nokta vuruşlu sistemler endüstriyel sahalarda şu kritik kazanımları sunar:

• Ağır Ortam Şartlarına Tam Mukavemet: İşlenen kodlar yağ, kir, yüksek sıcaklık, pas ve sürtünme gibi dış etkenlerden etkilenmez.
• Boya ve Galvaniz Sonrası Okunabilirlik: Malzemenin içine fiziksel derinlik kazandırıldığı için elektrostatik toz boya, yaş boya veya galvaniz kaplama sonrasında bile okunabilirliğini korur.
• Sıfır Sarf Malzeme ve Düşük İşletme Maliyeti: Mürekkep, solvent, ribon, kartuş veya kimyasal madde gerektirmez; tek mekanik aşınan parça uzun ömürlü karbür iğnedir.
• Elektrikli ve Pnömatik Seçenekler: Saha içi portatif kullanım için elektrikli veya atölye içi derin vuruşlar için hava basınçlı tahrik esnekliği sunar.
• Taşınabilir ve Kompakt Tasarım: Ağır gövdeli parçaların yanına operatörün rahatça taşıyabileceği hafif gövde yapıları bulunur.
• Hızlı ve Hatasız İşlem: Otomasyon hatlarında saniyeler içinde parça serileştirme ve karekod oluşturma imkanı verir.

Nokta Vuruşlu Markalama ile Endüstriyel İzlenebilirlik

Modern tedarik zincirinde ve kalite yönetim sistemlerinde (ISO, IATF, CE, FDA) üretilen her bir parçanın geriye dönük takip edilebilmesi zorunludur. Nokta vuruşlu markalama sistemleri; ERP, MES ve fabrika otomasyon ağlarına doğrudan bağlanarak parça bazlı tekil seri numaralarını, parti (lot) bilgilerini ve 2D DataMatrix kodlarını otomatik olarak parçaya işler.

Bu sayede olası bir kalite kontrol hatasında veya geri çağırma durumunda arızalı ürün grubu anında tespit edilir, üretim süreçleri kayıt altına alınır ve sahteciliğin önüne geçilir.

Hangi Malzemeler Üzerinde Kullanılır?

Nokta vuruşlu markalama teknolojisi, mekanik darbe alabilen hemen hemen tüm sert ve yarı sert yüzeylerde uygulanabilir:

• Çelik ve Alaşımları: Karbon çeliği, yapı çelikleri, takım çelikleri ve sertleştirilmiş çelikler.
• Paslanmaz Çelik: Kimya, medikal ve gıda makinelerinde kullanılan tüm paslanmaz kaliteleri.
• Döküm Malzemeler: Pik döküm, sfero döküm ve dökme demir bloklar.

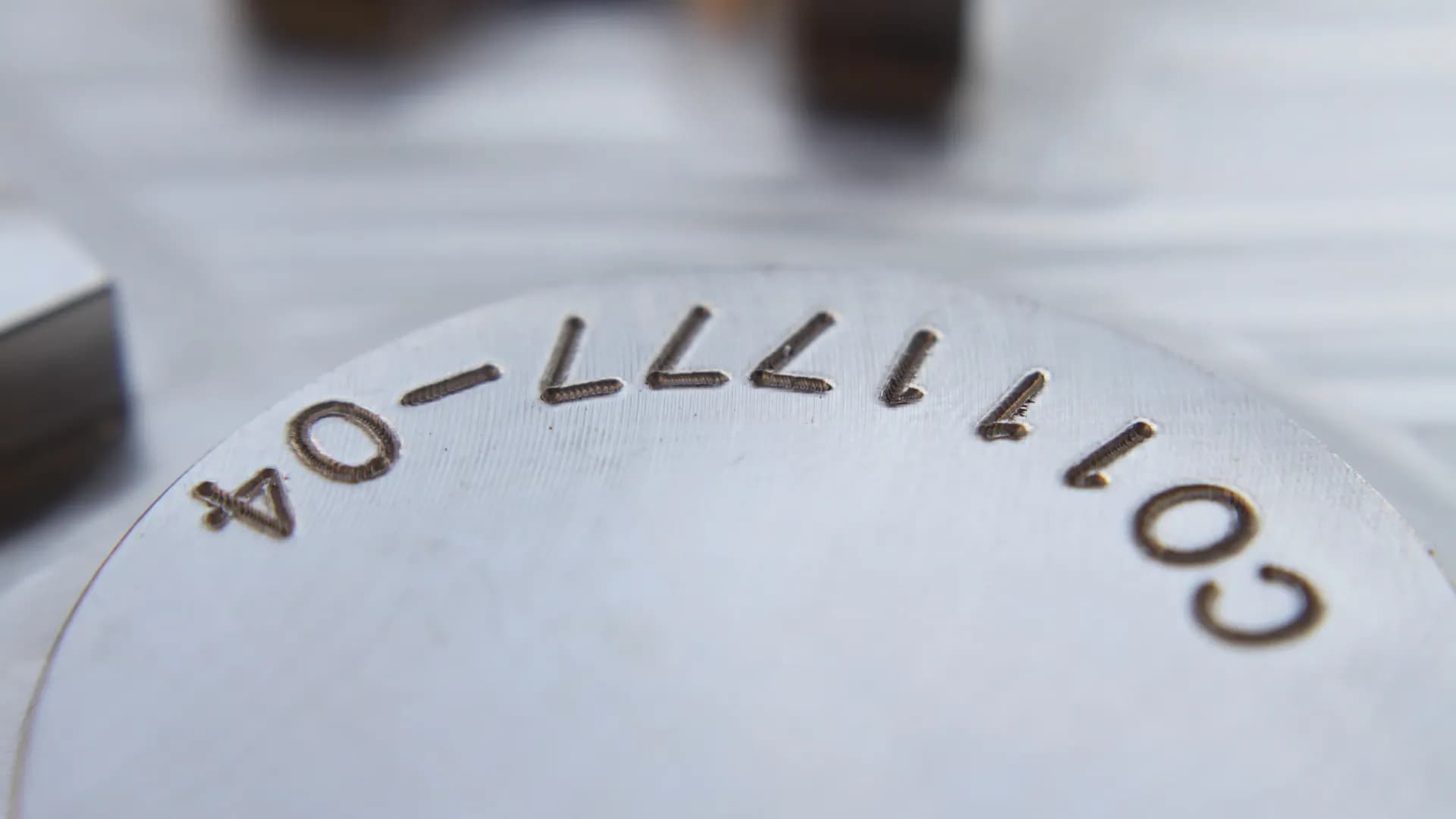

• Demir Dışı Metaller: Alüminyum, pirinç, bakır, bronz, çinko ve zamak.
• Kaplanmış Yüzeyler: Elektrostatik toz boyalı parçalar, yaş boyalı yüzeyler, nikel kaplama ve daldırma galvanizli saclar.
• Sert Plastikler ve Kompozitler: Poliamid (PA), ABS, delrin ve yüksek yoğunluklu polietilen (HDPE).

Nokta Vuruşlu Markalama Uygulama ve Vuruş Türleri

Endüstriyel gereksinimlere göre nokta vuruşlu makineler farklı çalışma modlarında yapılandırılabilir:

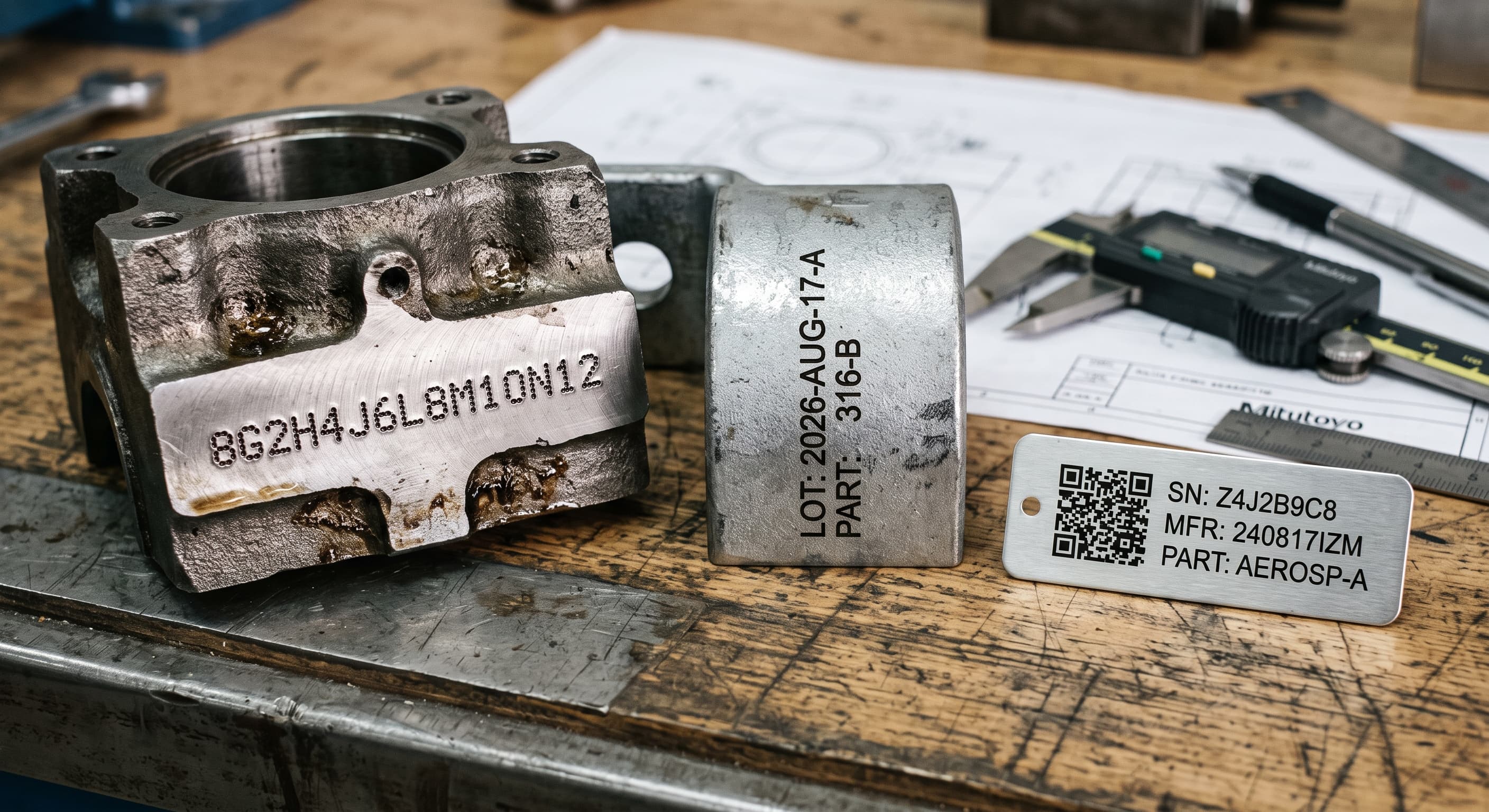

• Derin İşaretleme (Deep Marking): Ağır sanayi, boru hatları, flanşlar, şasiler ve döküm gövdeler için yüksek hava basıncıyla malzemenin derinliklerine işlenen markalamadır. Parça sonradan kalın astar ve boya katmanıyla kaplansa dahi kodlar görünür kalır.
• Standart Nokta Vuruşlu (Dot Peen): Seri numarası, tarih damgası, vardiya bilgisi ve 2D DataMatrix karekodların standart derinlikte hızlıca basıldığı en yaygın yöntemdir.
• Düşük Gerilimli / Yuvarlatılmış İşaretleme (Low-Stress Marking): Havacılık, nükleer santral ve savunma parçaları gibi mekanik yorulma riski taşıyan kritik bileşenlerde, mikro çatlak oluşumunu engellemek amacıyla özel yarıçaplı yuvarlak uçlu iğnelerle uygulanan gerilimsiz markalama yöntemidir.
• Çizerek / Kazıyarak Markalama (Scribing): İğnenin vurarak değil, hava basıncıyla malzeme yüzeyine bastırılıp sürüklenerek sürekli çizgi oluşturduğu yöntemdir. Son derece sessiz çalışır ve araç şasi numaraları (VIN kodları) ile sac etiketlerde pürüzsüz estetik hatlar üretir.

Nokta Vuruşlu Markalama Makine Modelleri Nelerdir?

• Masaüstü (Benchtop) Sistemler: Atölye ortamında sabit duran, küçük ve orta ebatlı metal parçaların, isim plakalarının ve seri üretim numunelerinin manuel beslemeyle markalanması için tasarlanmıştır.

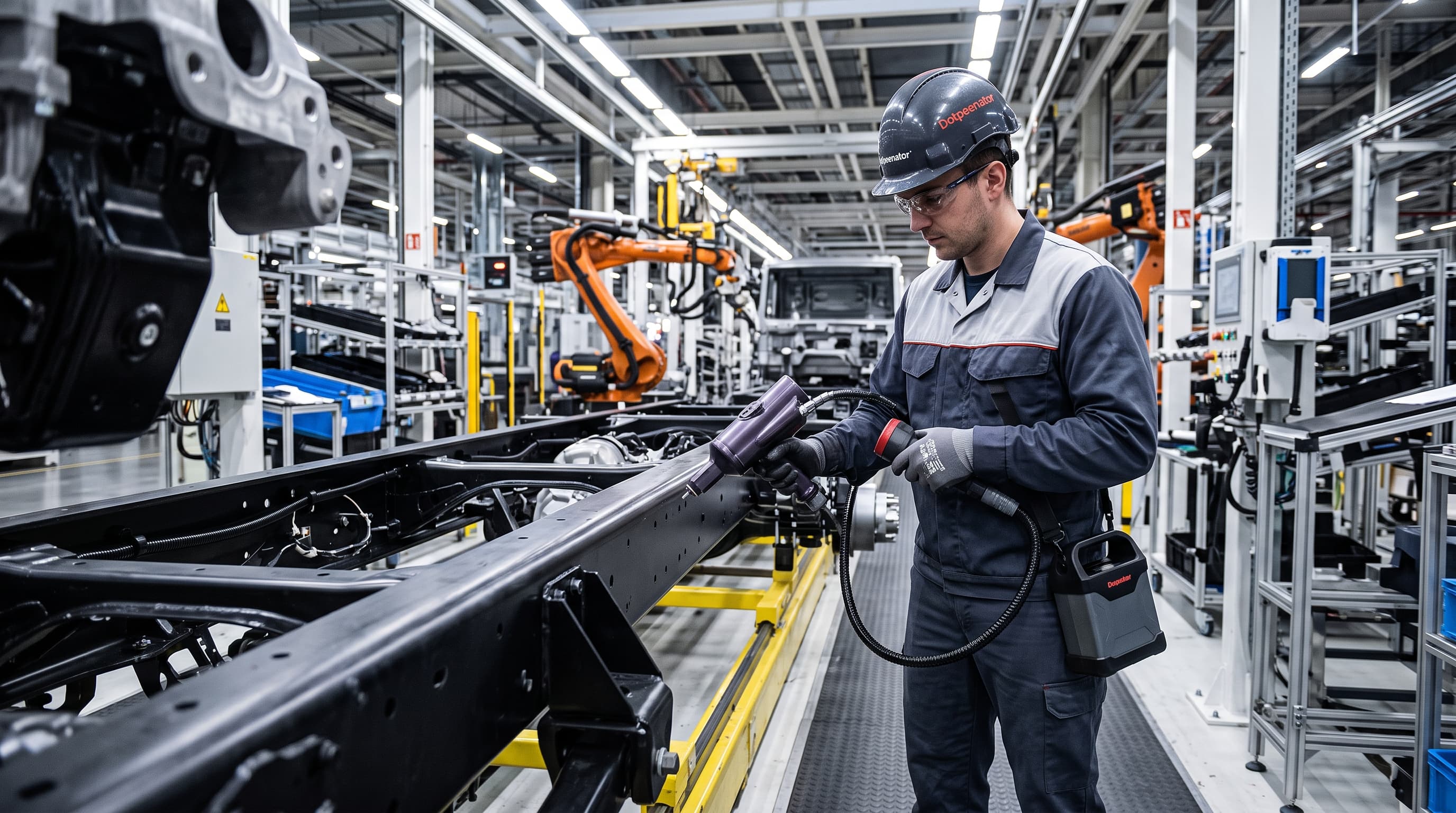

• Taşınabilir / El Tipi (Portable) Sistemler: Taşınması zor, ağır dökümler, uzun profiller, borular ve şasiler için operatörün makineyi doğrudan parçanın üzerine götürerek uyguladığı hafif modellerdir.
• Entegre / Hat Tipi (Integrable) Sistemler: Konveyör bantlarına, robotik kolların uçlarına veya PLC kontrollü tam otomatik üretim hatlarına doğrudan monte edilen endüstriyel modellerdir.

Nokta Vuruşlu Markalama ile Lazer Markalama Karşılaştırması

Üretim hattınız için doğru sistemi seçerken şu temel ayrımlar göz önünde bulundurulmalıdır:

• Nokta Vuruşlu Sistemler: Fiziksel kazıma derinliği gerektiren, sonradan kumlama veya ağır boyama görecek döküm ve şasi parçalarında, ağır sanayi ortamlarında ve düşük ilk yatırım maliyeti hedeflendiğinde en ideal seçenektir.
• Fiber Lazer Sistemler: Yüksek işlem hızı, estetik yüzey kontrastı, mikron hassasiyetinde mikro yazılar, temassız çalışma ve ince sac/folyo markalaması için tercih edilir.

Endüstriyel Üretimde Kalıcı Mekanik Markalama Stratejisi

Nokta vuruşlu metal kazıma teknolojisi, en zorlu fabrika şartlarında bile ürün kimliğini ömür boyu koruyan en sağlam çözümdür. Doğru tahrik tipinin (pnömatik veya elektromanyetik), iğne geometrisinin ve gövde yapısının seçilmesi üretim hızınızı ve izlenebilirlik kalitenizi doğrudan artırır.

Fabrikanızın üretim koşullarına, parça geometrinize ve çevrim sürelerinize en uygun yerli imalat Dotpeenator Nokta Vuruşlu Markalama Sistemleri ile Fiber Lazer Markalama Sistemlerini incelemek ve parça numunelerinize ücretsiz test baskısı yaptırmak için dotpeenator.com adresinden teknik mühendislik ekibimizle iletişime geçebilirsiniz.
